Инструкция

Бинокуляры Dental Head Light инструкция

Мы рекомендуем убирать защитные стекла из оправы, так вы сможете расположить окуляры ближе к глазам и получить бОльшее рабочее поле. Для того, чтобы извлечь защитную линзу из оправы, удерживайте оправу за ее центральную часть(переносицу) и потяните линзу вниз за часть, находящуюся около переносицы. Установка линз в обратном порядке.



Итоговая конструкция для бинокуляров Classic должна выглядеть так:


Бинокуляры 5.0 Classic в собранном виде

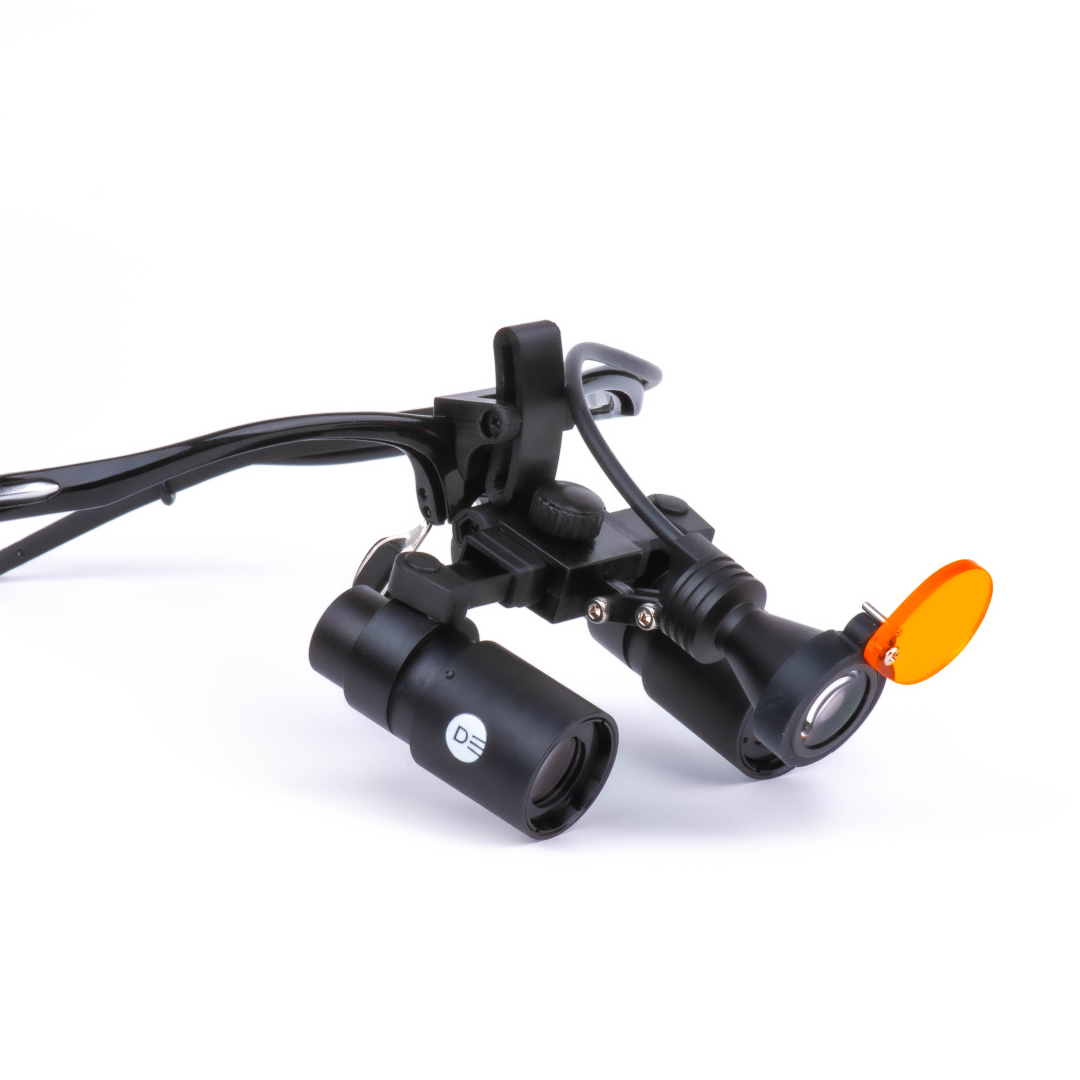

Бинокуляры 4.0 Classic в собранном виде

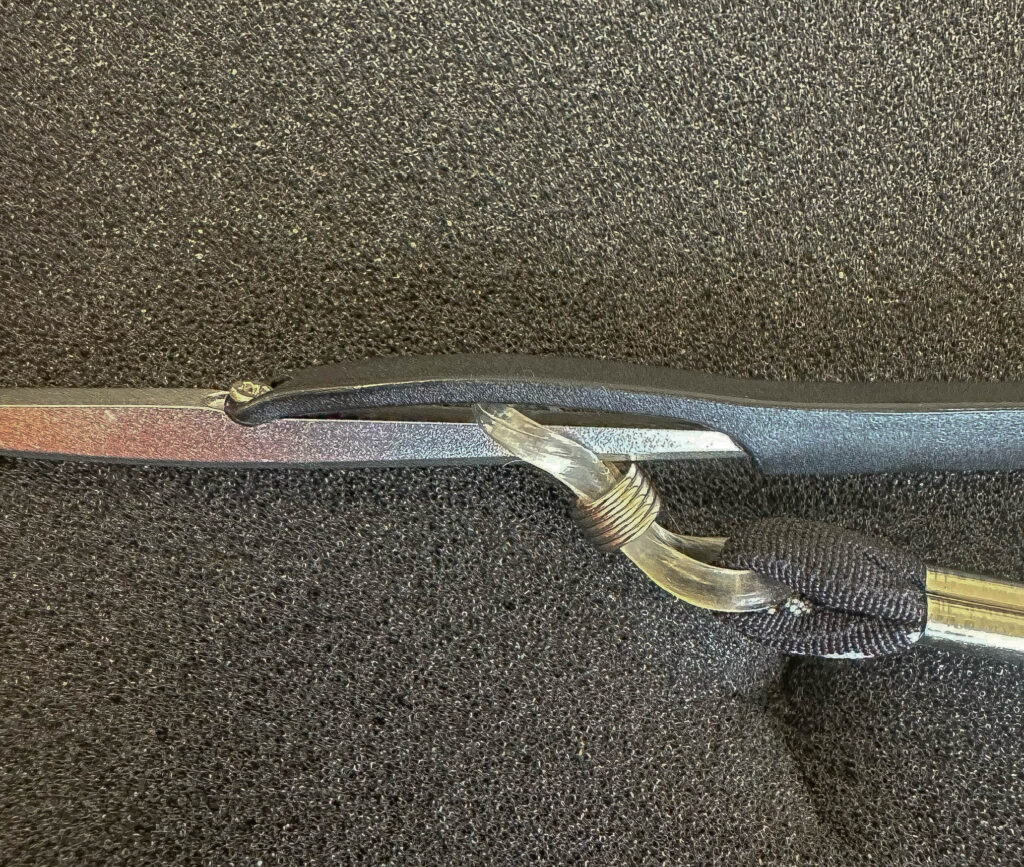

Для фиксации затылочного ремешка, используйте маленькую синюю отвертку, которая была в пакете с креплением. Открутите маленькие винты на внутренней стороне дужки оправы, которые фиксируют черный мягкий наконечник на дужке. Проденьте силиконовую петлю ремешка под черный наконечник дужки и прикрутите винт обратно. Не перетягивайте винт! Повторите все то же самое на второй дужке. При использовании оптики, рекомендуется затягивать затылочный ремешок, это позволит жестко зафиксировать оправу на лице и максимально приблизить окуляры к глазам, что приведет к увеличению рабочего поля. Правильно зафиксированный затылочный ремешок должен выглядеть вот так:




Крепление ремешка к дужке на бинокулярах Classic

Итоговая конструкция для бинокуляров Ergo должна выглядеть так:

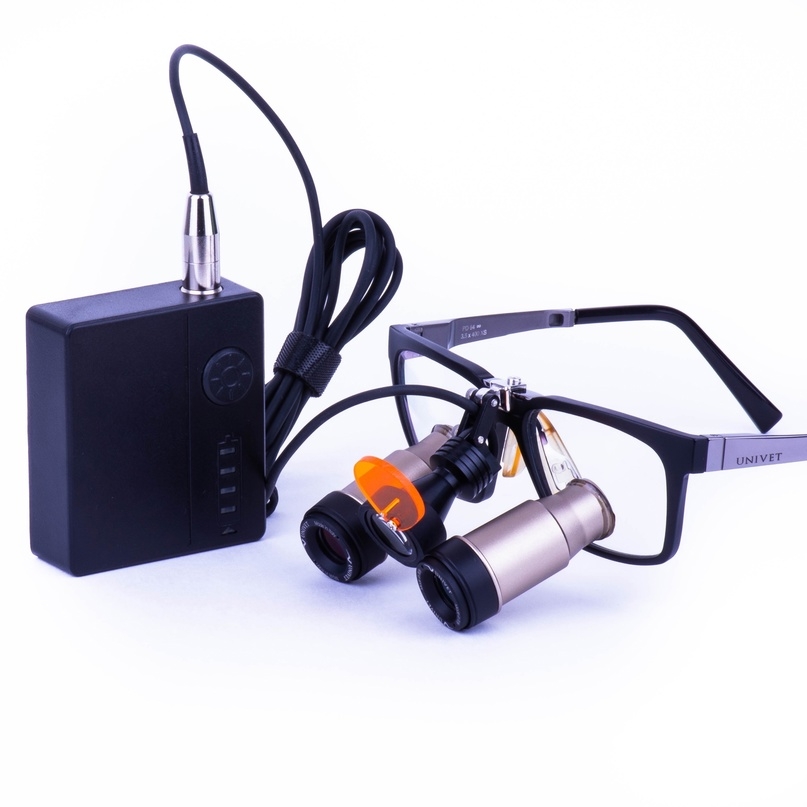

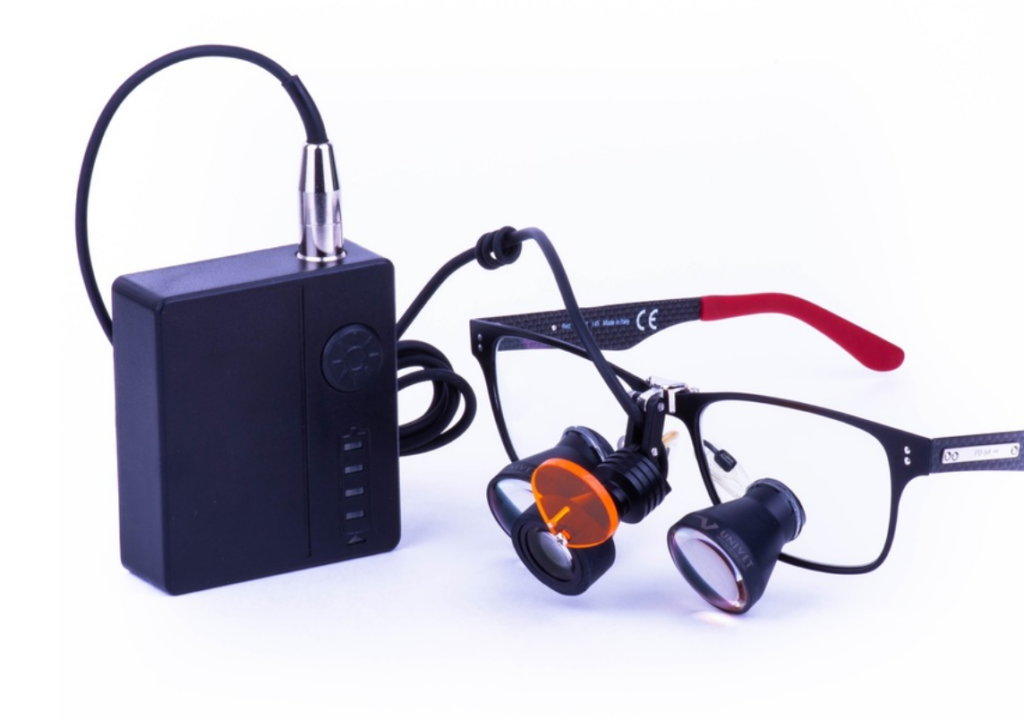

Бинокуляры 5.0 Ergo с проводным светом в собранном виде

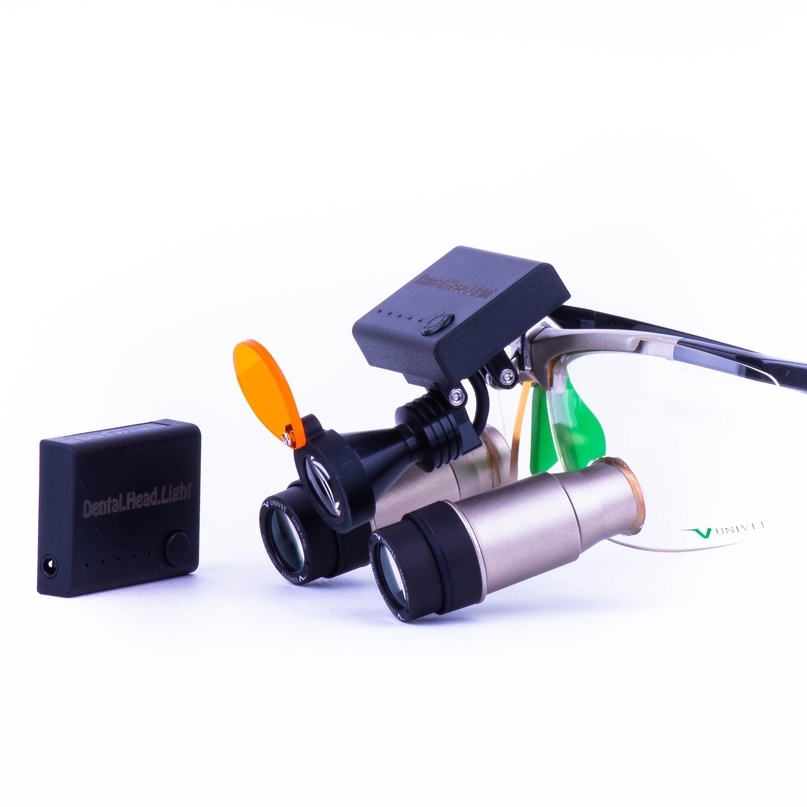

Бинокуляры 6.0 Ergo с беспроводным светом в собранном виде
Настройка бинокуляров
  1. Настройте высоту расположения, а также угол наклона бинокуляров относительно оправы. После успешной настройки высоты, зафиксируйте положение затянув винты.
  2. Настройте межзрачковое расстояние с помощью винта(-ов) расположенных сверху на окулярах.
  3. При необходимости, вы можете изменять горизонтальное положение и наклон оправы и бинокуляров относительно лица, корректируя изгиб щечек настраиваемого носового упора. При правильной настройке, у вас должно быть три точки опоры бинокуляров на носу - две точки на носовом упоре и третья - нижняя поверхность крепления, на которой закреплены бинокуляры. Таким образом вы минимизируете давление на каждую точку опоры.

При правильной настройке , вы должны увидеть двумя глазами один четкий ровный круг. Резкое изображение можно получить только в том случае, если объект находится на выбранном вами рабочем расстоянии от окуляров. При приближении и удалении объекта резкость будет теряться



Основное правило настройки - двигаем окуляр в ту сторону, с которой картинка срезана, т.е. если изображение срезается с правой стороны в правом окуляре, двигаем правый окуляр вправо. Если изображение срезается снизу, двигаем окуляры вниз. Для изменения наклона оправы в горизонтальной плоскости, изменяйте изгиб носового упора.



При первой настройке бинокуляров может потребоваться значительное количество времени для того, чтобы получить четкую однородную картинку. Правильная настройка требует определенного навыка и опыта, который вы будете приобретать в процессе использования оптики. Со временем, вы сможете настроить оптику под себя всего за несколько секунд.


Осветители Dental Head Light инструкция

Использование осветителей важные моменты:



  • Не рекомендуется разряжать аккумуляторы до минимально возможного уровня заряда, при котором осветитель сам отключается, это уменьшает срок их службы
  • Запрещается использовать вздутые аккумуляторы. Вздутие аккумулятора — признак того, что закончился лимит циклов его перезарядки. Такой аккумулятор необходимо утилизировать и заменить
  • Заряжать аккумуляторы следует от комплектного блока питания и кабеля. При зарядке рекомендуется выключать аккумулятор. При достижении максимального заряда, на аккумуляторе загорится зеленый индикатор
  • Линза осветителя НЕ герметична. Стерилизовать осветитель в растворе, автоклаве, а также распылять на него дезинфицирующие средства запрещено
  • Линзу осветителя можно протирать сухой, либо слегка влажной тряпочкой из микрофибры. Запрещено использование спиртосодержащих средств.


Беспроводной свет:



  • Беспроводной осветитель уже из коробки установлен на универсальную клипсу, поэтому его сразу можно устанавливать практически на любые защитные очки и бинокуляры
  • Настоятельно не рекомендуется постоянно подстраивать осветитель по углу наклона во время работы. Он рассчитан на то, чтобы один раз поставить его на оптику, настроить так, чтобы он покрывал рабочее поле и больше не трогать. При постоянной подстройке, особенно при сильно затянутых винтах и без снятия с оптики(очков), происходит износ механизма в месте его крепления винтами, что в итоге может привести к поломке.
  • Запрещается затягивать винты настройки угла наклона осветителя с большим усилием, это может привести к поломке.


Проводной свет



  • На проводе осветителя есть резиновые кольца, они необходимы для того, чтобы закрепить провод к дужке оправы
  • Аккумулятор имеет две кнопки: боковая — кнопка включения и передняя — кнопка регулировки яркости
  • В комплекте с осветителем у вас есть клипсы для крепления провода к одежде

Замена крепления на осветителях

Для того, чтобы заменить крепление, вам необходимо открутить винт, находящийся дальше от осветителя, используя комплектный шестигранник и снять универсальную клипсу в случае с беспроводным светом, либо крепление с лапками в случае с проводным.



Прикрутите другое крепление к осветителю тем же винтом, которым фиксировались пластиковые клипсы.



Важный момент: винт необходимо закручивать с той же стороны, с которой он был закручен изначально, иначе вы не сможете зажать им крепление! Шляпки двух винтов должны быть с одной и той же стороны!


Крепление на универсальной клипсе

Беспроводной осветитель уже из коробки установлен на универсальную клипсу, поэтому его сразу можно устанавливать практически на любые защитные очки и бинокуляры



Для того, чтобы установить универсальную клипсу на проводной осветитель, используйте комплектный шестигранник, открутите винт, который находится дальше от осветителя и снимите крепление с лапками. На его место таким же образом установите универсальную клипсу.



Важный момент: винт необходимо закручивать с той же стороны, с которой он был закручен изначально, иначе вы не сможете зажать им крепление!



Осветитель рекомендуется прикрутить так, чтобы провод был снизу, а не сверху. Таким образом вы сможете опустить осветитель ниже, ближе к оптической оси самих окуляров:


Правильная установка осветителя на универсальной клипсе
Установка осветителя на бинокуляры Dental Head Light Classic с увеличением 4.0

Все осветители Dental Head Light устанавливаются на бинокуляры 4.0 Classic с помощью крепления с лапками:

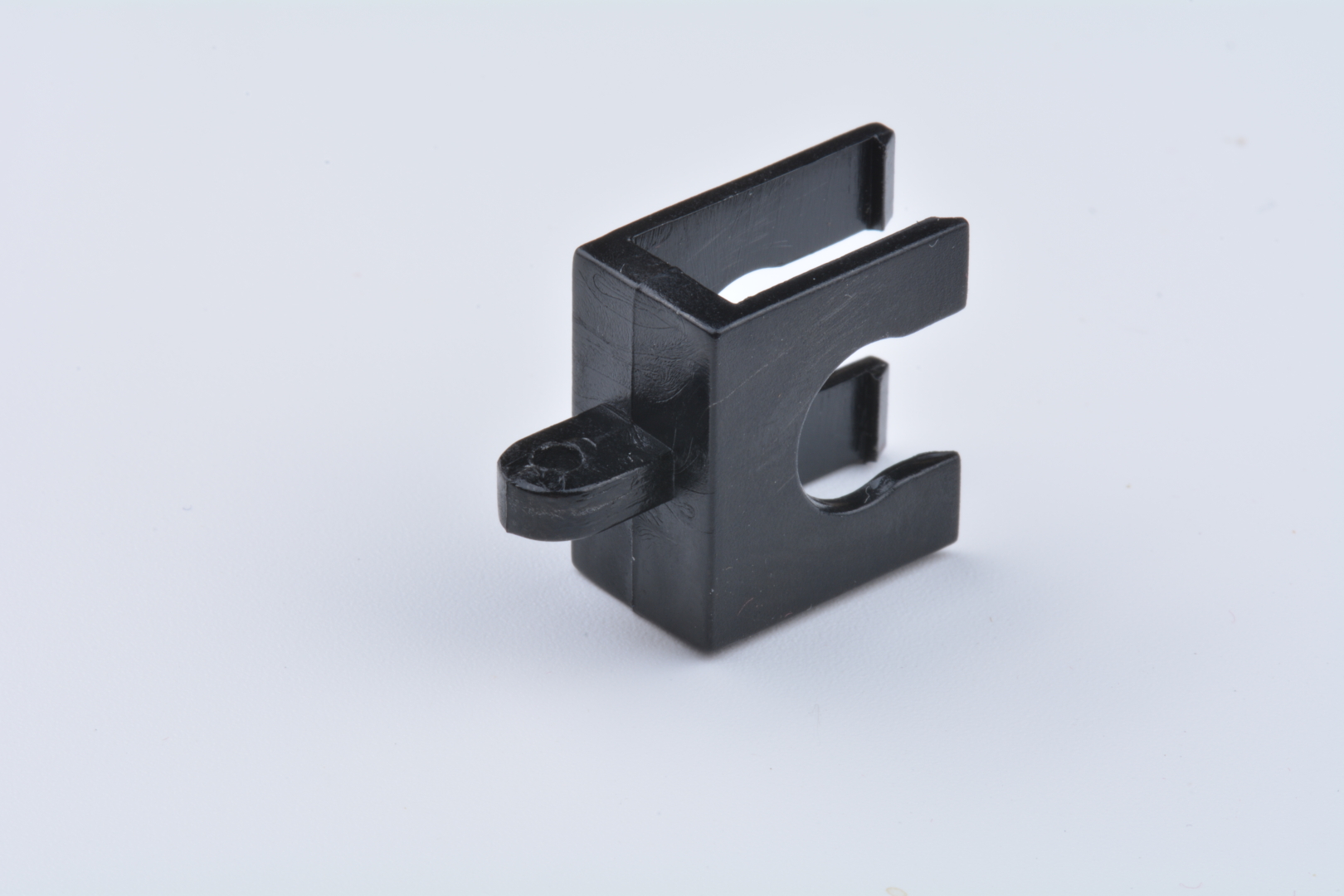

Крепление с лапками

Это крепление установлено на проводной свет уже из коробки. В случае с беспроводным светом, его необходимо установить вместо универсальной прищепки. Установленный свет выглядит вот таким образом:

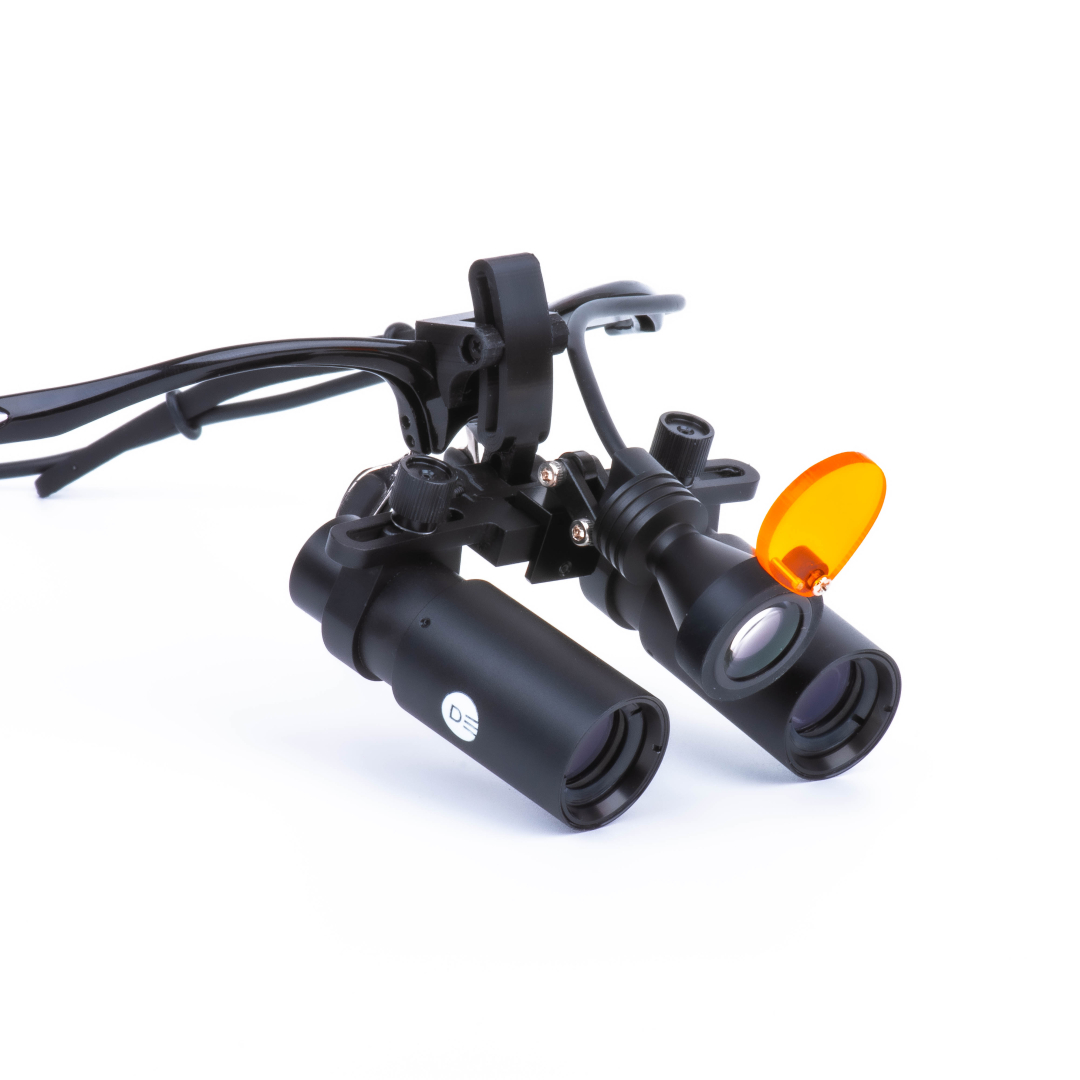

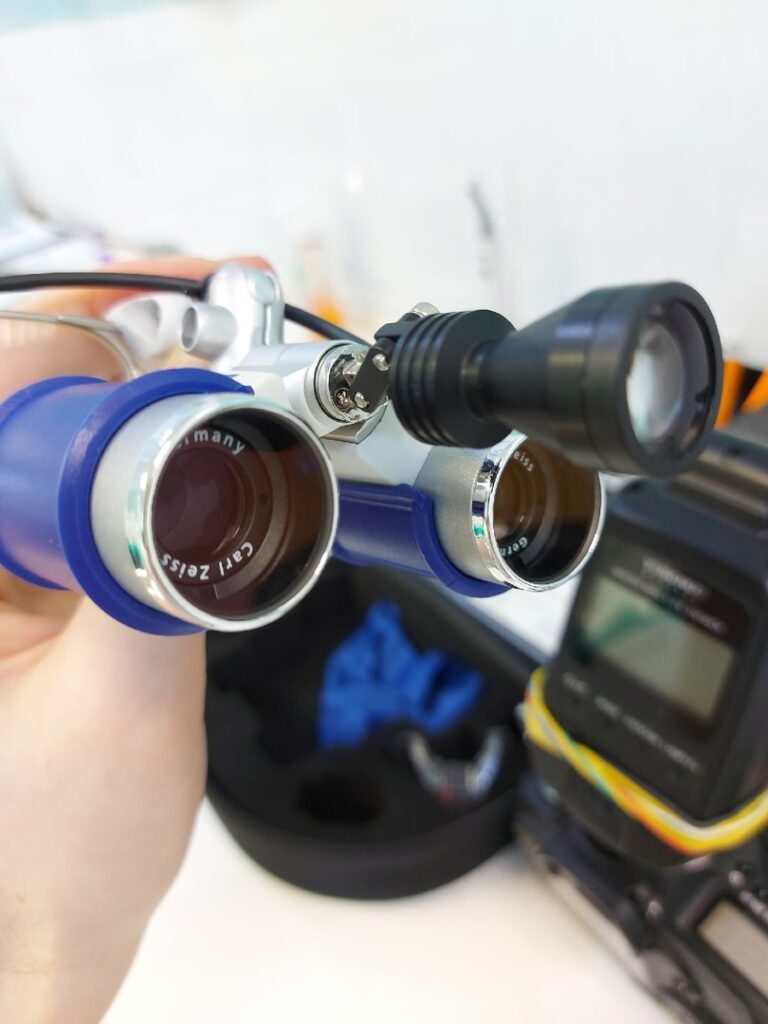

Осветитель установленный на бинокуляры 4.0 Classic
Установка индивидуального крепления на наши бинокуляры Classic с увеличением 5.0 и более

Сначала нужно открутить и снять пластиковое крепление, которое было установлено на осветитель из коробки. Металлическое черное крепление лежит у вас в кейсе с бинокулярами, прикрутите его к осветителю.



Далее крепление с уже прикрученным осветителем(!) устанавливается на металлическую балку между окулярами. Открутите винт, закрученный в крепление. Установите крепление на балку бинокуляров движением сверху вниз. Кольцо крепления должно оказаться сверху(не спереди!) от балки. Прикрутите винт в крепление снизу балки и немного затяните, он жестко зажмет крепление на балке бинокуляров.

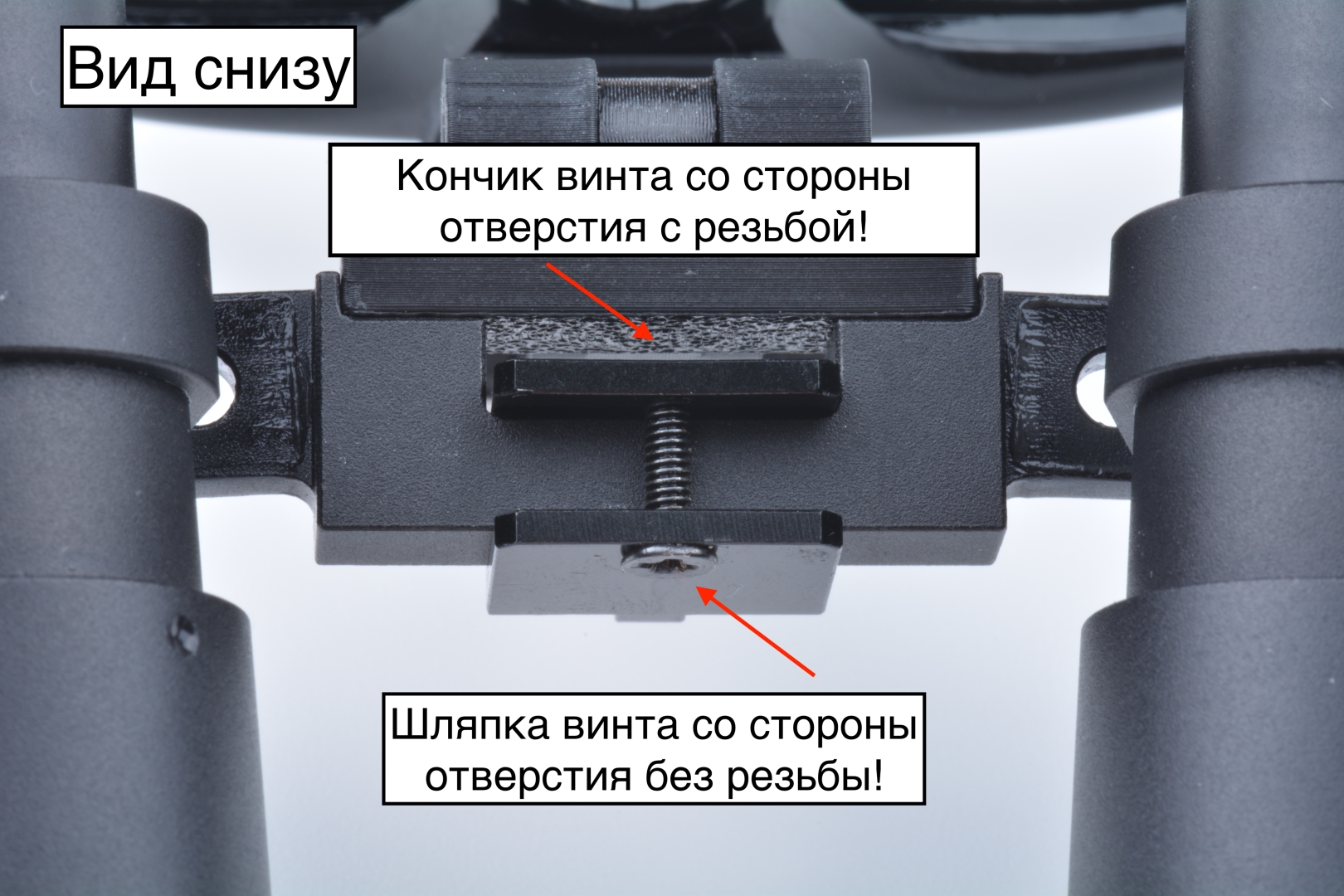

ВАЖНО! Резьба для винта в креплении только с одной стороны! Вставлять винт в крепление нужно со стороны, на которой нет резьбы, иначе винт не затянет крепление на балке! Винт должен свободно «провалиться» в отверстие без резьбы и закрутиться в резьбу с другой стороны крепления своим концом!



Конструкция должна выглядеть вот так:

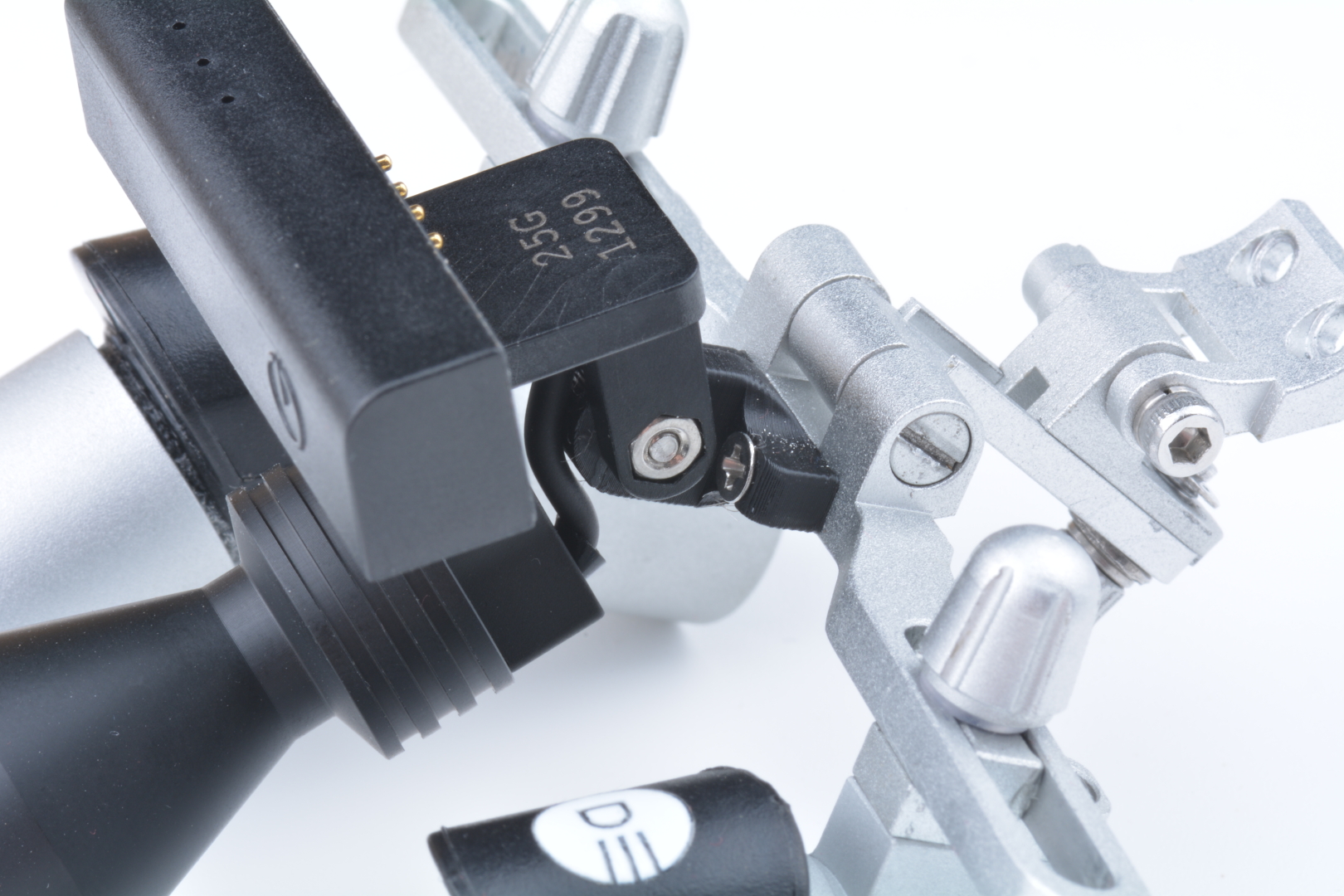

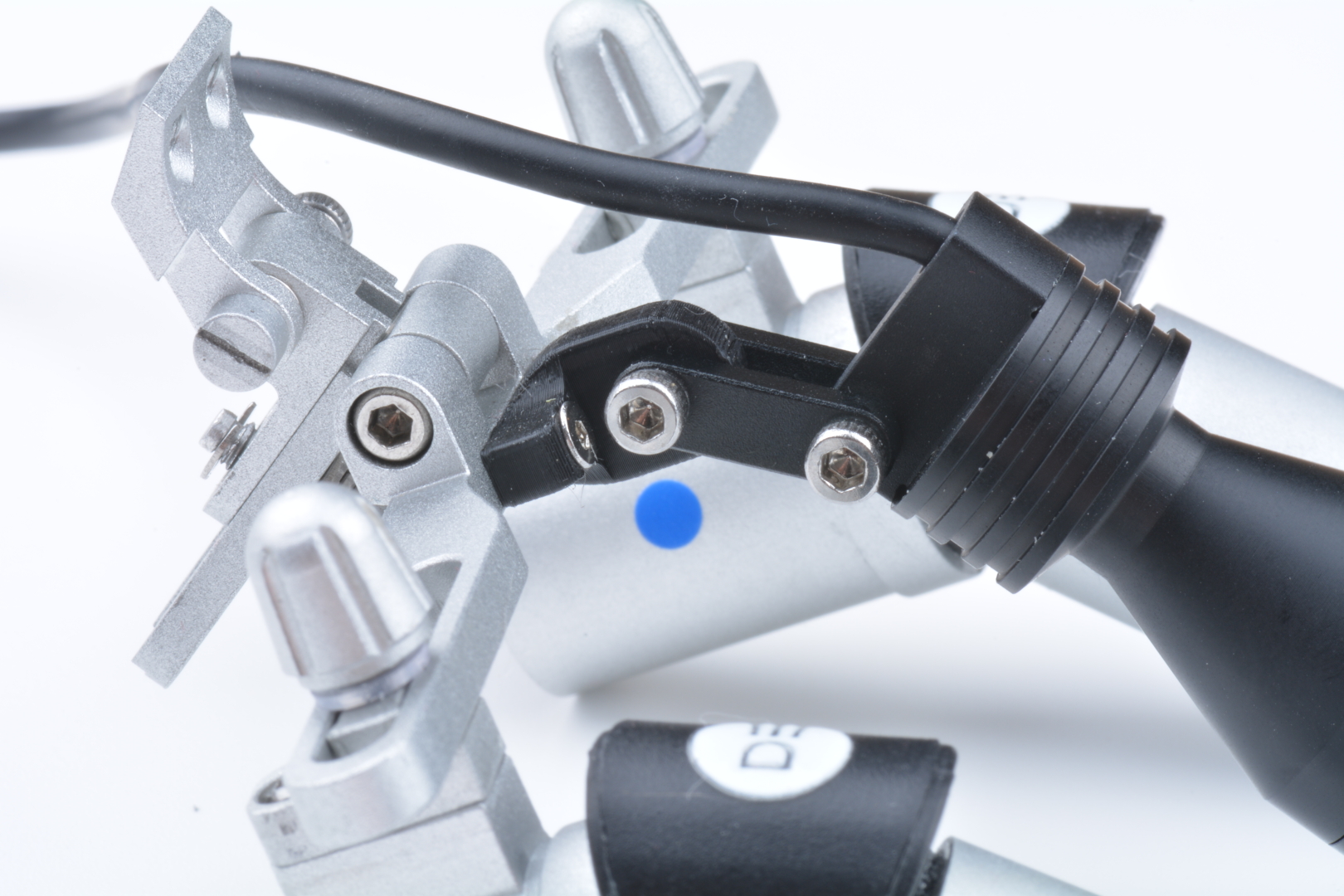

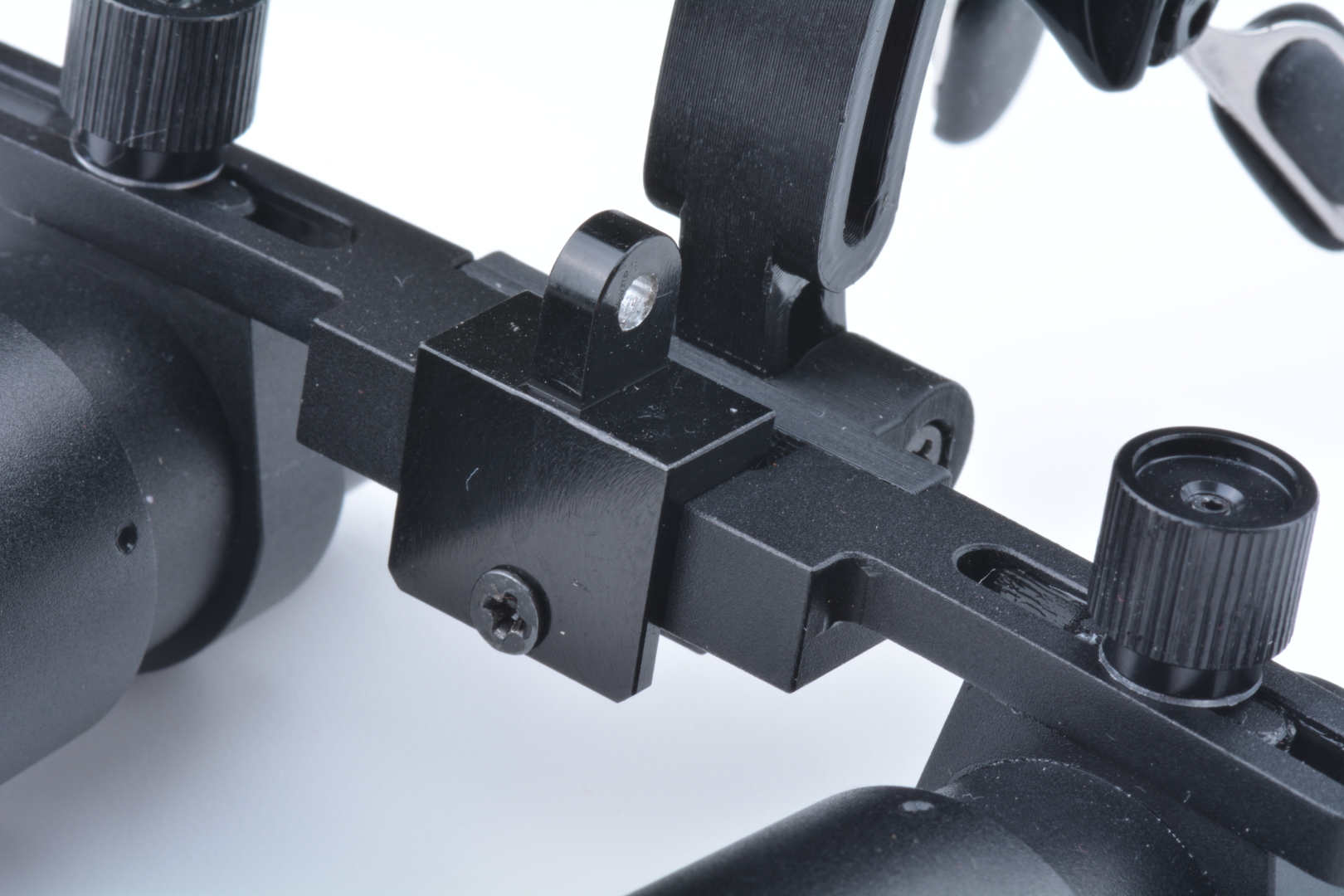

Установленное крепление
Установленное крепление без осветителя для наглядности

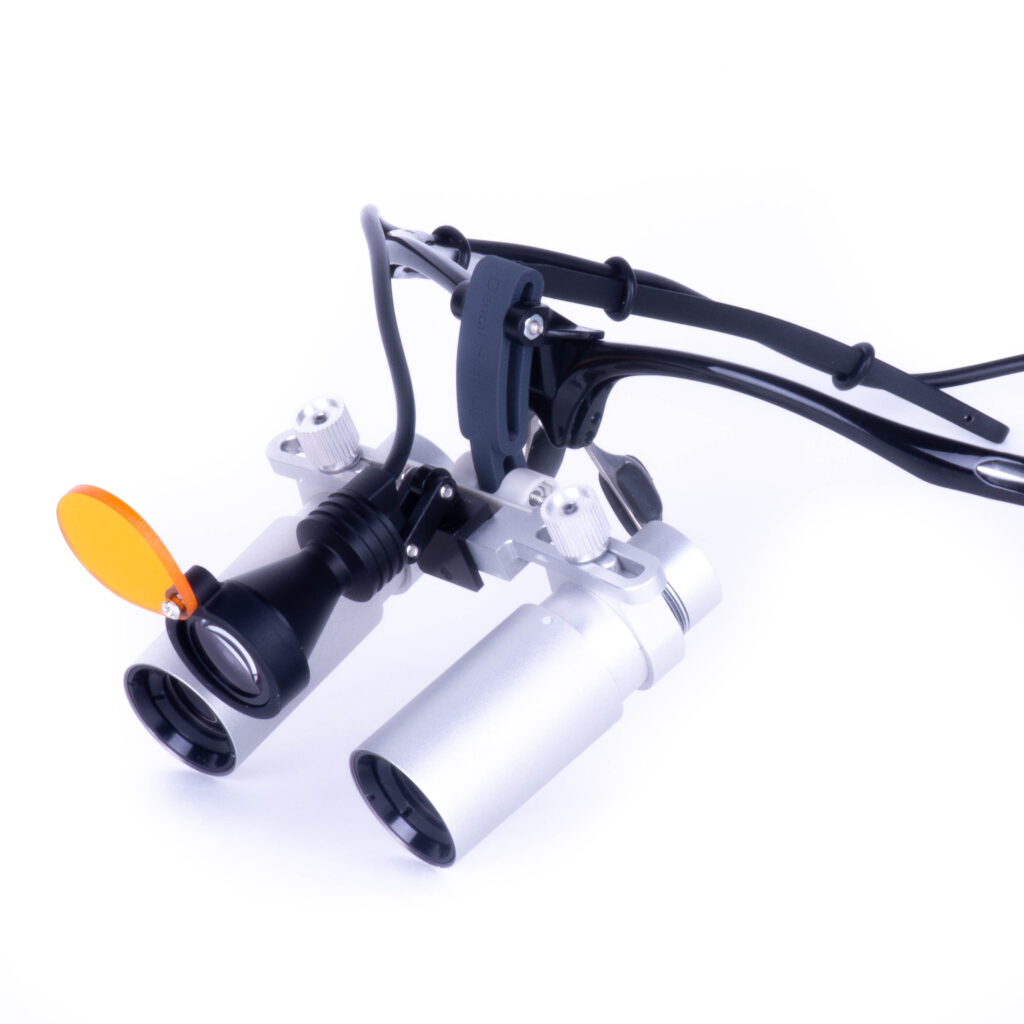

Конструкция в собранном виде
Установка индивидуального крепления на наши бинокуляры Dental Head Light Ergo

Прикрутите крепление к бинокулярам двумя винтами, которые у вас в комплекте. После установки крепления на бинокуляры, прикрутите к нему осветитель, предварительно сняв пластиковое крепление, которое было установлено на осветитель из коробки.



Готовая конструкция должна выглядеть так:

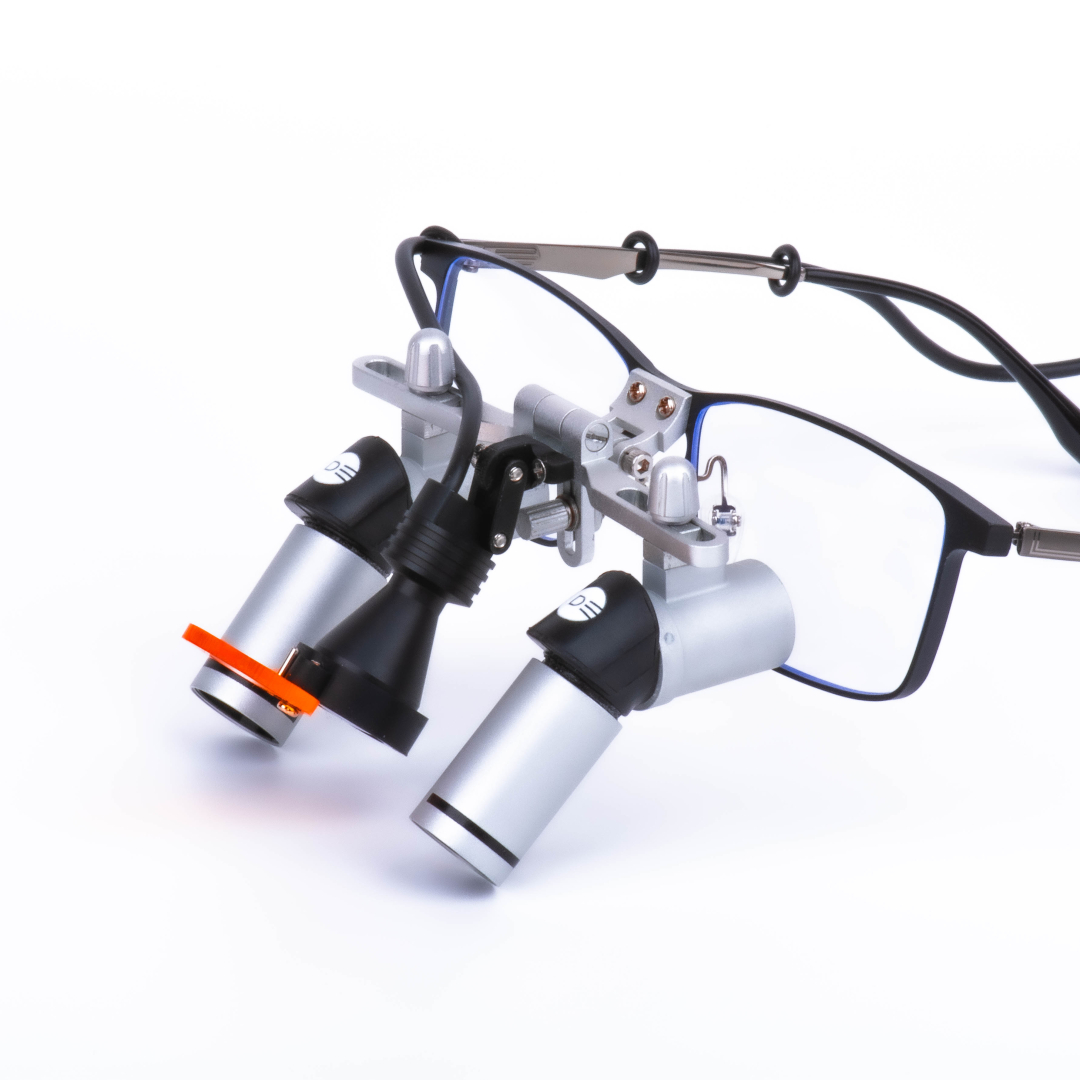

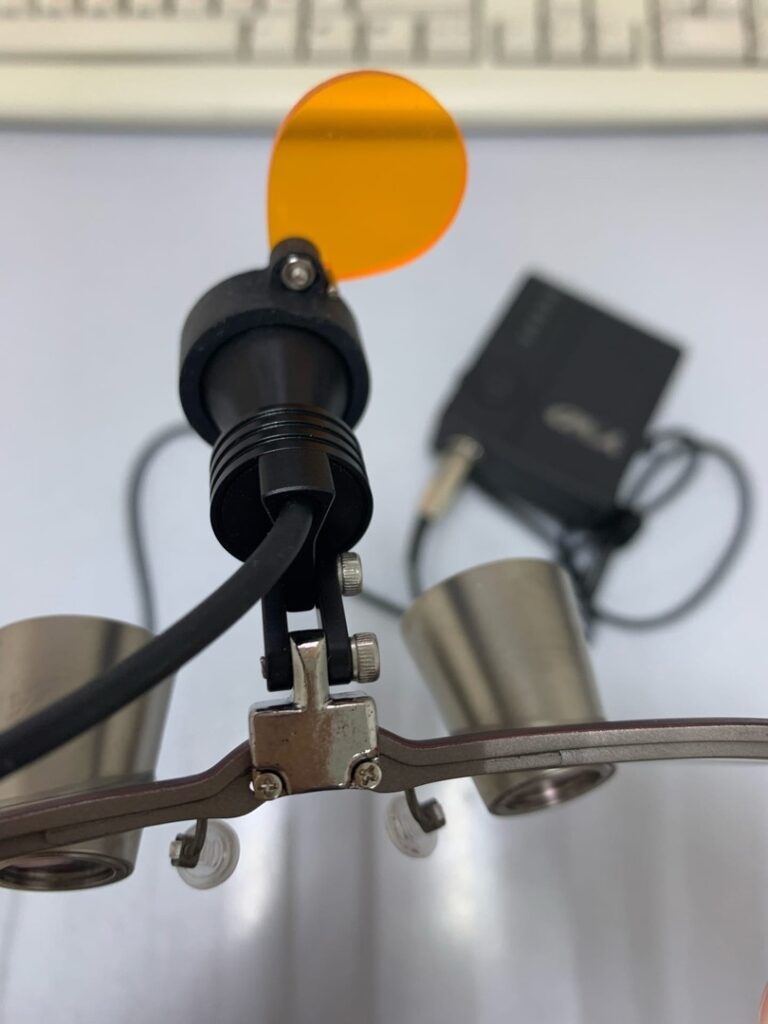

Проводной свет, установленный на бинокуляры Ergo

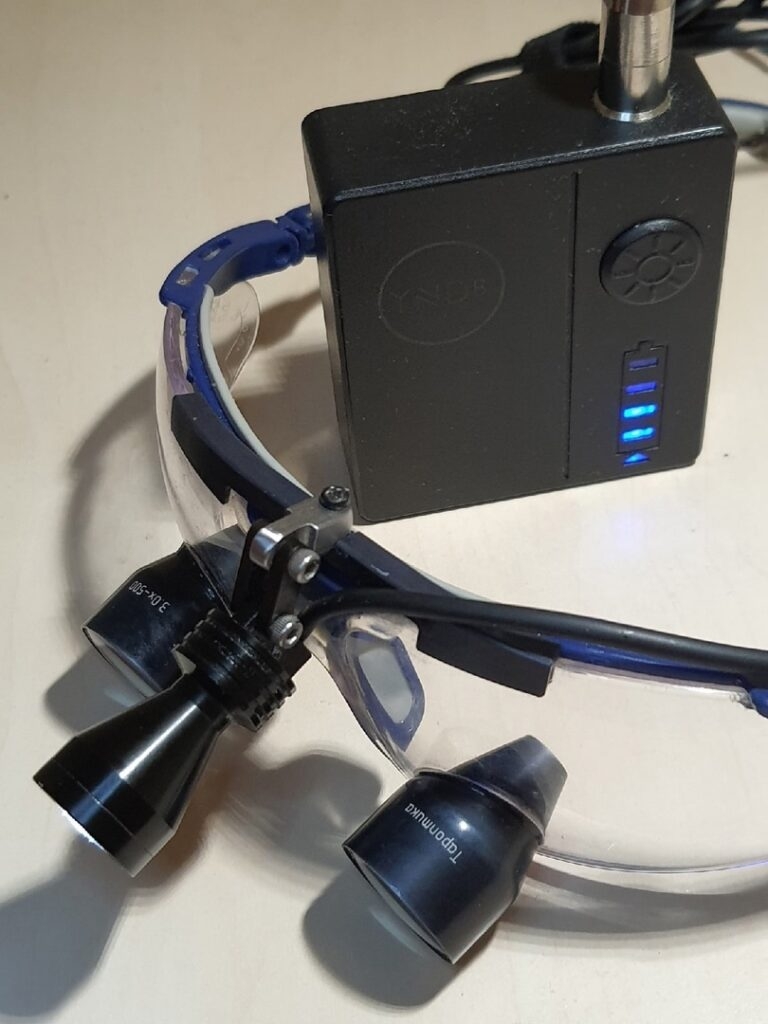

Беспроводной свет, установленный на бинокуляры Ergo
Установка индивидуального крепления на Univet Techne

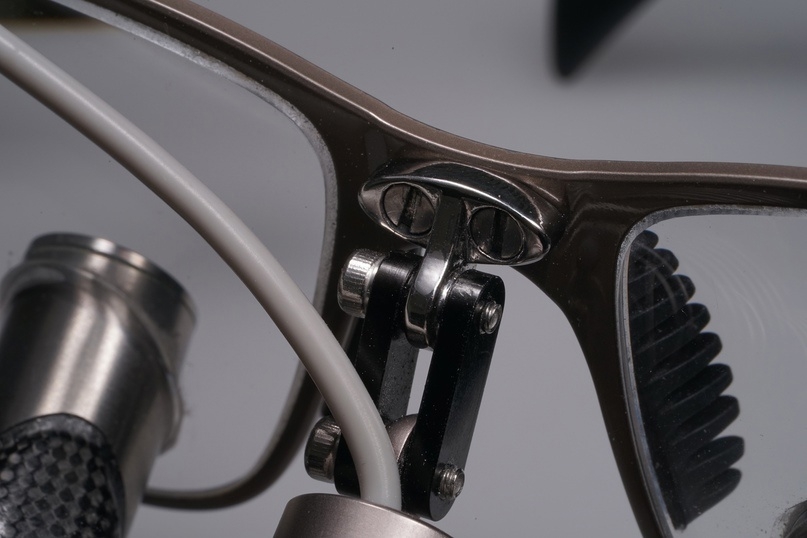

Используя отвертку типа звездочка, которая была у вас в комплекте с бинокулярами, открутите винт, прикрученный посередине вашей оправы в области переносицы. Прикрутите крепление винтом, который шел в комплекте с креплением в резьбу. Резьба в оправе пластиковая, поэтому действуйте аккуратно и не затягивайте винт с большим усилием!



Итоговая конструкция должна выглядеть вот так:

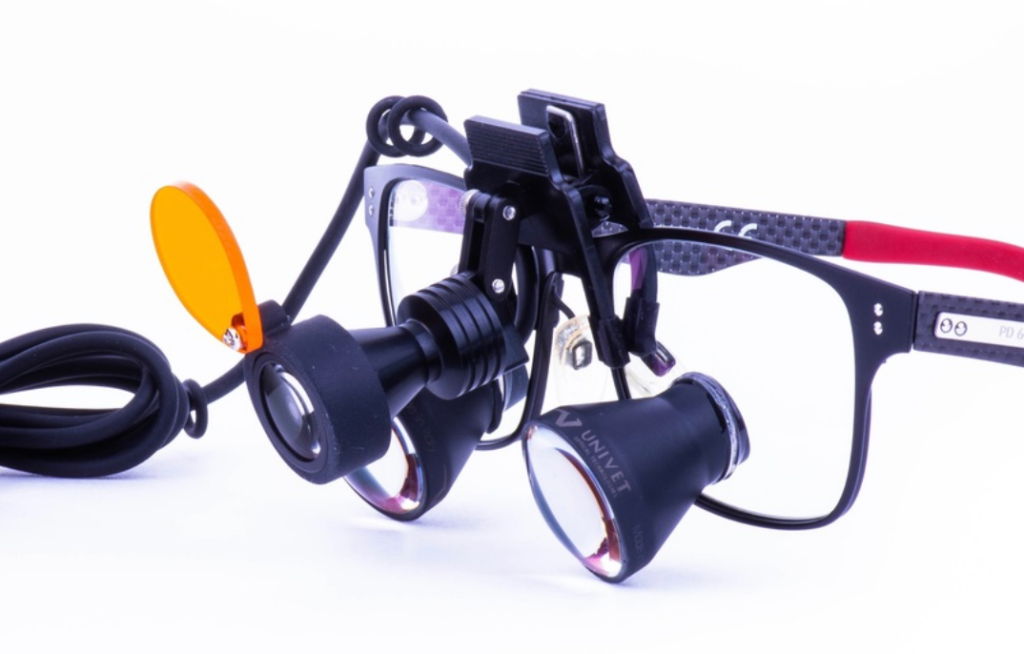

Установка индивидуального крепления на Univet One/Univet Look&Cool

Используя отвертку типа звездочка, которая была у вас в комплекте с бинокулярами, открутите винт, прикрученный посередине вашей оправы в области переносицы. Прикрутите крепление винтом, который шел в комплекте с креплением в резьбу.



Итоговая конструкция должна выглядеть вот так:


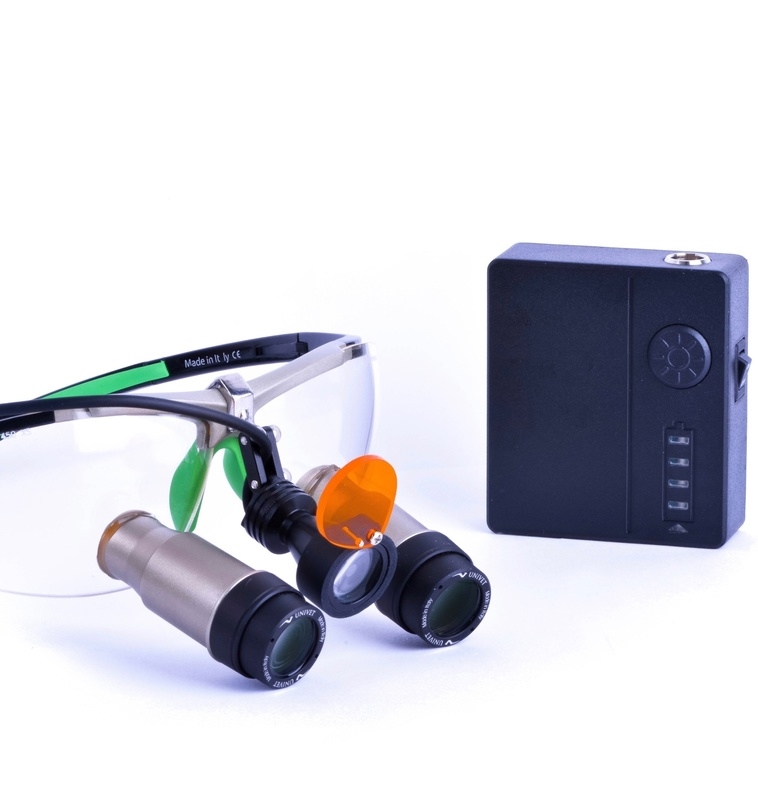

Установка индивидуального крепления на Univet Ash

Прикрутите индивидуальное крепление к отверстиям в оправе комплектными винтами и при необходимости установите на винты гайки с нижней стороны



Итоговая конструкция должна выглядеть вот так:


Установка индивидуального крепления на Univet Ash
Установка индивидуального крепления на Exam Vision

Используя отвертку, которая шла у вас в комплекте с оптикой, открутите два винта удерживающих родное крепление Exam Vision снизу, после чего демонтируйте крепление.



Прикрутите наше индивидуальное крепление к отверстиям в оправе комплектными винтами и зафиксируйте винты гайками с нижней стороны. Отверстия в оправе овальной формы, поэтому если немного расслабить гайки, можно будет настроить направление света влево-вправо

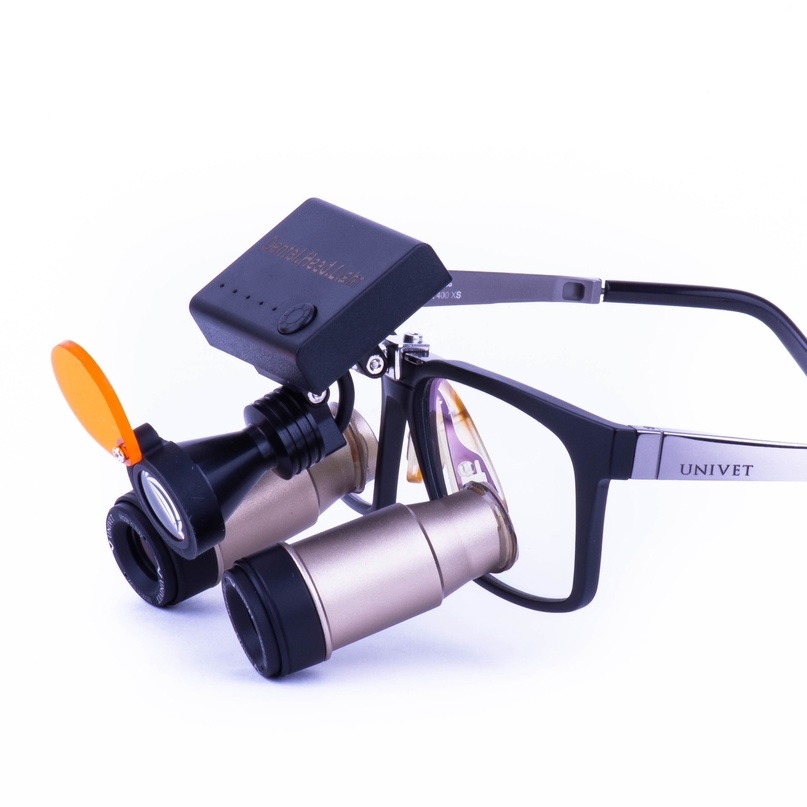

Итоговая конструкция должна выглядеть вот так:


Установка индивидуального крепления на Exam Vision
Установка индивидуального крепления на Univet Air X / Univet на шлеме / Zess призматические / Swarovski призматические

Прикрутите индивидуальное крепление к отверстиям в передней части окуляров комплектными винтами. Если вы используете настраиваемую оптику(например на шлеме) и крепление встало под углом, необходимо расслабить шарнир настройки бинокуляров и удерживая крепление за его выступающую часть, повернуть его в вертикальное положение.



Если провернуть крепление руками не получается, используйте зажим или крампоны и удерживая окуляры при расслабленном шарнире, поверните крепление в нужное положение.



ВАЖНО! Не пытайтеь поворачивать крепление с прикрученным к нему осветителем, это может привести к поломке!



Итоговая конструкция должна выглядеть вот так:


Установка индивидуального крепления на Univet Air X / Univet на шлеме / Zess призматические / Swarovski призматические
Установка индивидуального крепления на Тароптику

Открутите винт, прикрученный посередине вашей оправы в области переносицы. Прикрутите крепление винтом, который шел в комплекте с креплением в резьбу.



Итоговая конструкция должна выглядеть вот так:


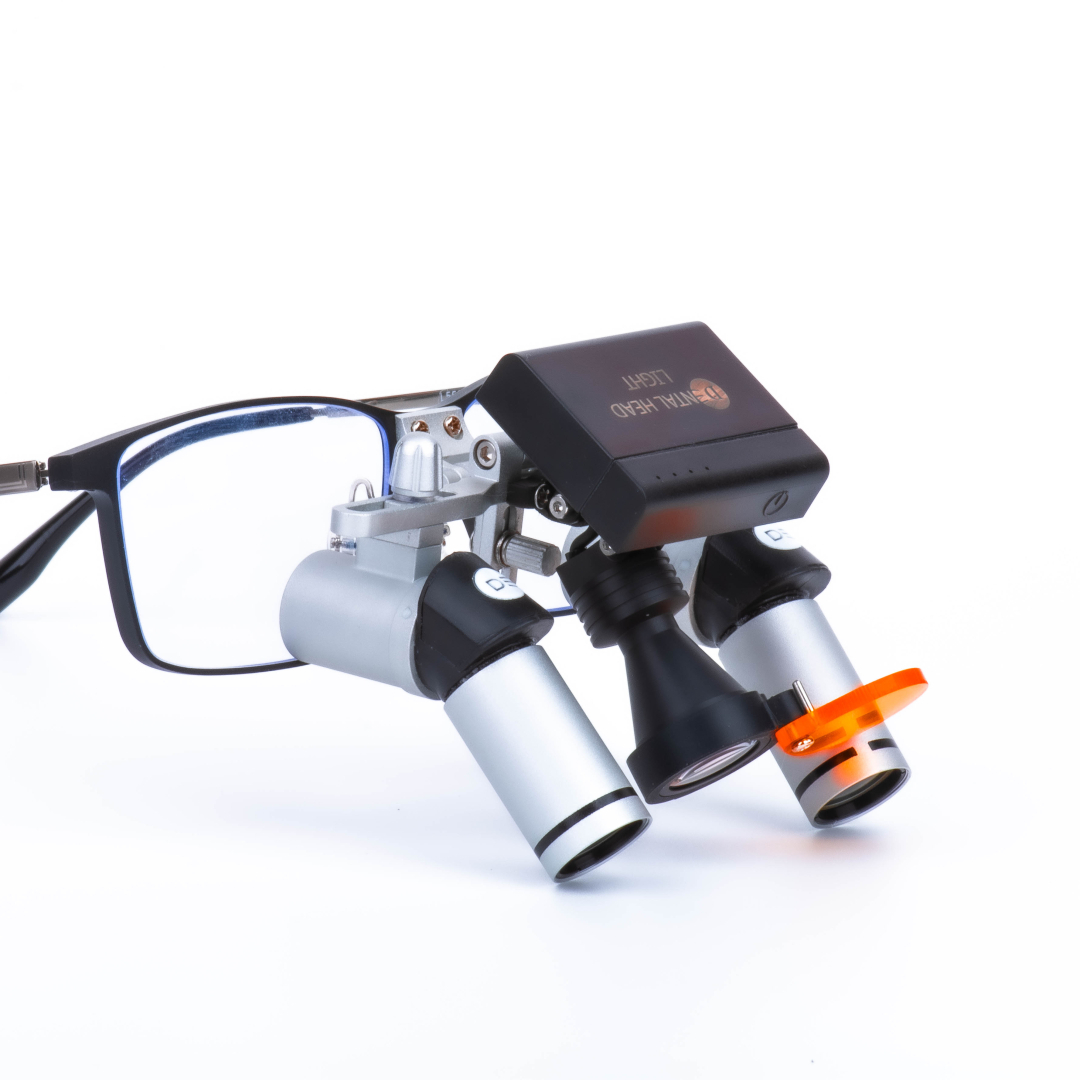

Установка индивидуального крепления на Тароптику
Установка индивидуального крепления на Q-Optics

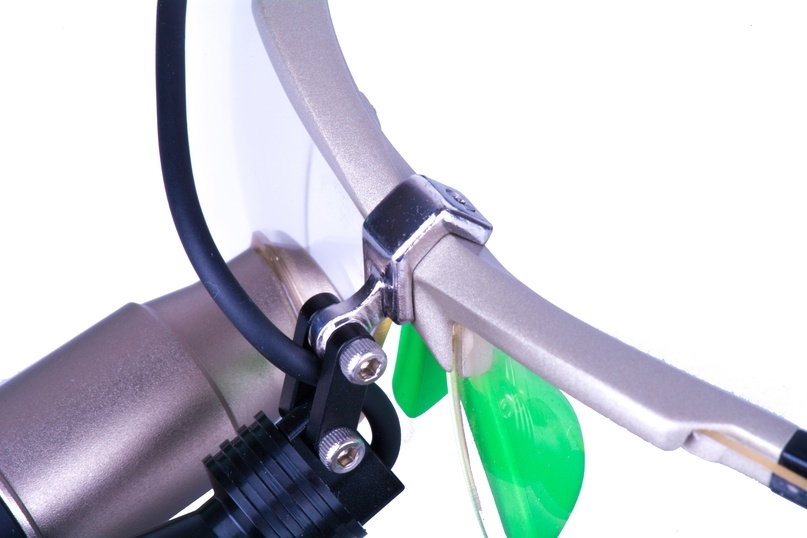

Для того, чтобы закрепить индивидуальное крепление на Q-Optics, необходимо открутить винты изнутри над носовым упором на оправе. Маленькая заглушка спереди с надписью Q-Optics является гайкой для этих двух винтов, закрученных изнутри. Эти винты также держат носовой упор. После того, как вы открутите винты, снимете заглушку спереди и носовой упор, установите крепление спереди на то место, где ранее была заглушка, используя винты, которые идут в комплекте с креплением. Установите носовой упор изнутри на эти винты и используйте две комплектные гайки, чтобы зафиксировать всю конструкцию.



Итоговая конструкция должна выглядеть так:
