*Вся информация в этой статье основана исключительно на личном опыте использования различной оптики и не претендует на звание абсолютной истины*



Для того, чтобы ответить на этот вопрос, для начала разберемся, какие виды бинокуляров бывают?


Первый критерий — это система увеличения

Их бывает две: Система Галилея и призматическая система (она же система Кеплера)



Давайте посмотрим, в чем разница:



Система Галилея — это маленькие, легкие бинокуляры с небольшим увеличением(до 3,8)

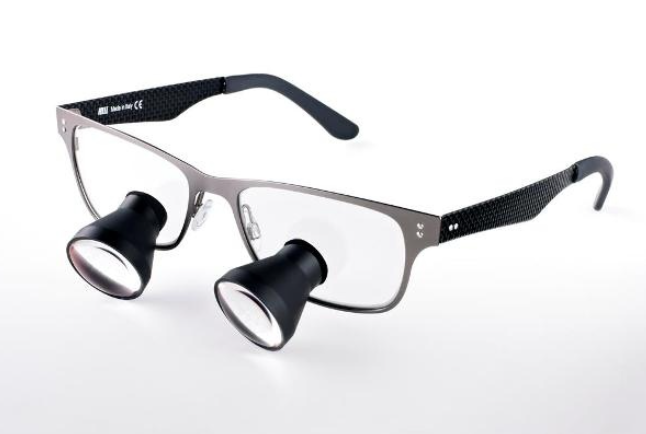

Система Галилея

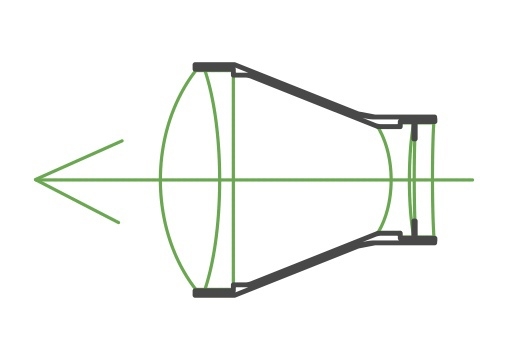

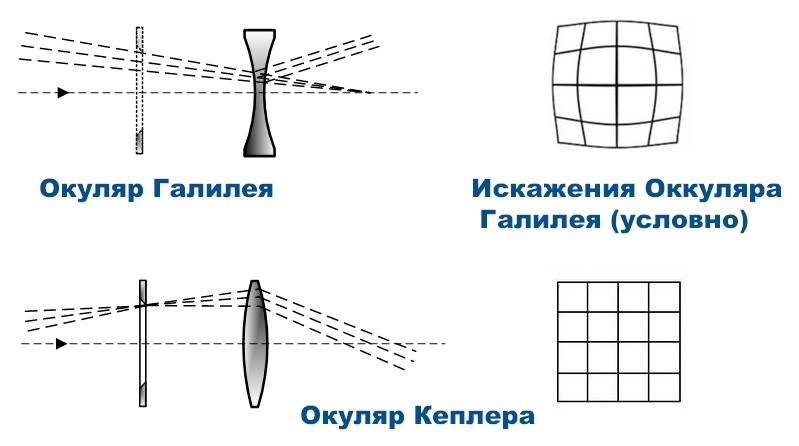

Оптическая схема:
Система Галилея
Преимущества такой системы:
  1. Цена. Главный и основной плюс. Бинокуляры системы Галилеия значительно дешевле Кеплеров, так как сама конструкция сильно проще
  2. Яркость. Галилеи пропускают больше света, а значит в них иногда можно работать даже без дополнительного освещения(однако, я все равно рекомендую использовать дополнительные источники света с любыми бинокулярами)
  3. Масса. Галилеи значительно легче, а значит меньше давят на переносицу

Недостатки:
  1. Искажения. Картинка в таких бинокулярах менее резкая и имеет искажения по периферии, для меня это основной минус из-за которого я отказался от покупки бинокуляров этой системы.
  2. Не доступны большие степени увеличения. Максимальная степень увеличения, которую я встречал у Галилеев — 3.8
  3. Меньше рабочее поле и меньше глубина резкости, чем у призматической системы. В этом вопросе существует частое заблуждение, так как продавцы бинокуляров заявляют ровно обратное и относят это к плюсам системы. Откуда это пошло? Весь секрет кроется в том, что у системы Галилея увеличение чаще всего меньше, чем у призматической, а чем меньше увеличение, тем больше рабочее поле, и тем больше глубина резкости. Но! Если взять две пары бинокуляров, одну с системой Галилея, другую с призматической системой одной и той же фирмы, с одинаковыми параметрами увеличения и и рабочего расстояния(к примеру 3,5х400), то у призматической системы рабочее поле и глубина резкости будут больше!

Призматическая система (система Кеплера) — более массивные и тяжелые бинокуляры с с системой призм(отсюда и название), которые позволяют получить бОльшее увеличение, вплоть до 8.0.

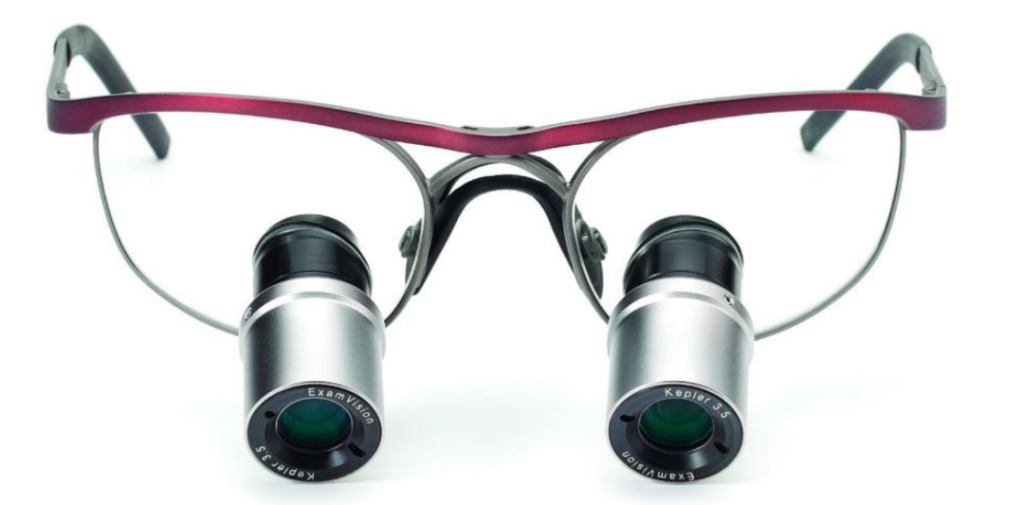

Призматическая система

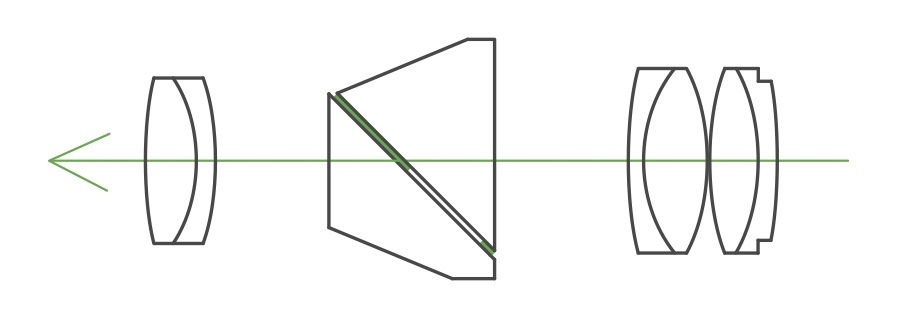

Оптическая схема:
Призматическая система
Преимущества:
  1. Отсутствие искажений. Четкая и резкая картинка по всей площади изображения
  2. Возможность получить бОльшее увеличение, чем в системе Галилея
  3. Больше рабочее поле и глубина резкости(при одинаковых параметрах увеличения и рабочего расстояния), чем у Галилеев

Недостатки:
  1. Цена. Они значительно дороже, так как сама оптическая схема более сложная.
  2. Масса. Лупы более массивные, а значит и на переносицу давят сильнее
  3. Темнее Галилеев, в обязательном порядке требуют дополнительный источник освещения

Разница систем Галилея и Кеплера

Мой личный выбор падает однозначно в сторону бинокуляров с призматической системой, так как ее преимущества значительно превосходят все ее недостатки. Брать в руки бинокуляры с системой Галилея после того, как я поработал в призмах, мне уже не захотелось.




Второй критерий — параметры оптики

Есть три основных параметра, которые вы можете выбирать при покупке оптики: рабочее расстояние, увеличение и угол вклейки окуляров



И два второстепенных, которые напрямую зависят от основных: грип(глубина резкости) и размер рабочего поля



Рабочее расстояние — это расстояние от глаза до точки фокусировки, т.е. фактически на этом расстоянии будет находиться ваша голова от того объекта, на который вы смотрите.



На что влияет рабочее расстояние? На эргономику вашего приема.



Если выбрать слишком маленькое рабочее расстояние, а это частая ошибка у людей, которые в первый раз покупают бинокуляры, ранее не работали с оптикой и привыкли наклоняться к пациенту, вам придется либо поднимать кресло с пациентом выше, либо самим наклоняться к пациенту. В первом случае у вас будут уставать предплечья и плечи из-за того, что руки подняты слишком высоко, во втором случае будет болеть спина и шея.



Слишком большое рабочее расстояние — довольно редкое явление и в этом случае будет все ровно наоборот, придется либо опускать кресло с пациентом ниже, либо поднимать свой стул выше, либо и то и другое вместе, что также приведет к неправильному положению доктора относительно пациента и проблемам с болями в мышцах и суставах.

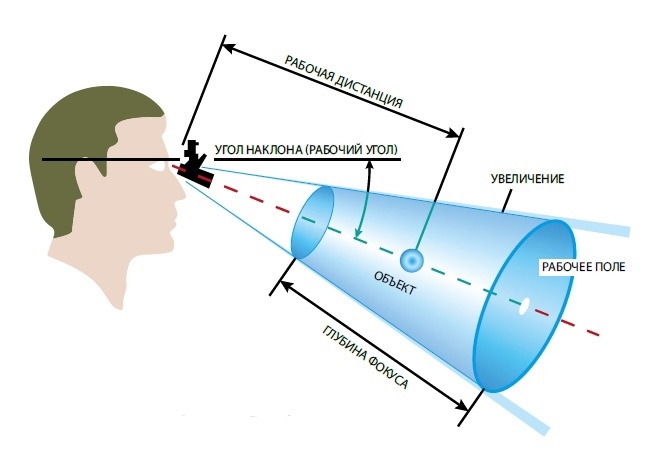

Основные параметры

Как правильно выбрать рабочее расстояние? Ориентироваться надо на значение 25% от вашего роста. А дальше, измерять по факту на рабочем месте, но значение не должно сильно отличаться от ориентира, иначе скорее всего вы что-то измерили неправильно.



Также, для правильного рабочего расстояния важна диоптрийная коррекция ваших глаз в самих бинокулярах. Если у вас не 100% зрение, а например -3 диоптрии оба глаза, и вы работаете без линз, то для того чтобы получить заявленное рабочее расстояние, оптика в самих бинокулярах должна включать диоптрийную коррекцию вашего минуса, иначе фактическое рабочее расстояние будет отличаться от заявленного в бОльшую или меньшую сторону(в зависимости от того «+» у вас или «-»)! Еще хуже ситуация, если у вас разные глаза, например -2 диоптрии левый и -4 диоптрии правый. При отсутствии диоптрийной коррекции в бинокулярах в таком случае, каждый ваш глаз будет фокусировать изображение на своем расстоянии, и оба эти расстояния будут отличаться как друг от друга, так и от заявленного исходно, а значит вы не сможете получить четкую картинку одновременно в оба глаза ни на каком расстоянии от объекта.



Увеличение — степень кратности бинокуляров. Простыми словами степень увеличения влияет на то насколько больше будет изображение объекта в бинокулярах, чем реальный объект.



Выбирать степень увеличения необходимо исходя из области применения. Например, если вам нужно большое рабочее поле(например в хирургии), стоит обратить внимание на увеличения в диапазоне от 3.0 до 4.0, для ортопедии и реставраций, я бы выбирал в диапазоне от 4.0 до 6.0. Для серьезной сложной эндодонтии любого доступного в бинокулярах увеличения будет мало, там нужен микроскоп, но для повседневной работы, бинокуляры значительно упростят вам поиск каналов и дадут возможность делать минимально инвазивные доступы.



Чем меньше увеличение, тем быстрее происходит адаптация врача к работе в бинокуляры, и наоборот, если сразу взять большое увеличение, учиться будет довольно сложно. Однако, я рекомендую выбирать нужное увеличение сразу, а не брать маленькие степени увеличения чтобы научиться, так как бинокуляры с небольшим увеличением(менее 3,5) очень быстро захочется поменять на побольше, а качественная оптика стоит недешево.

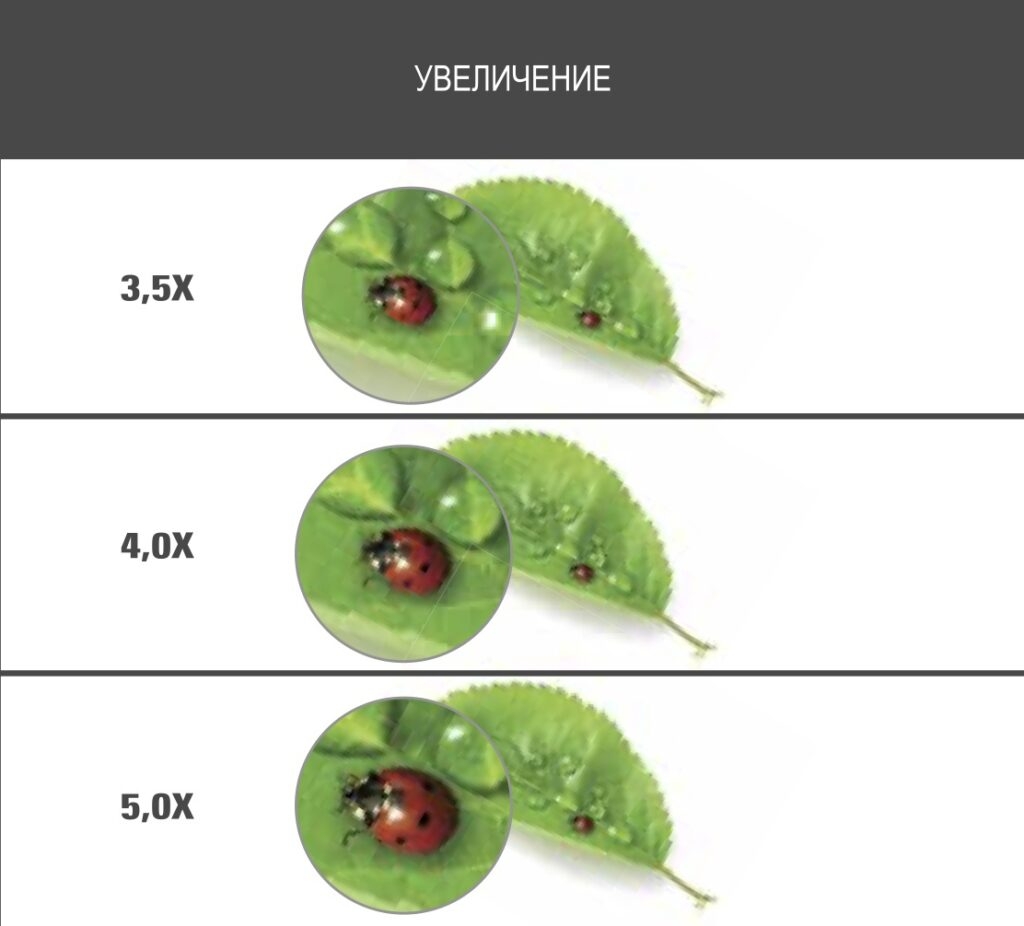

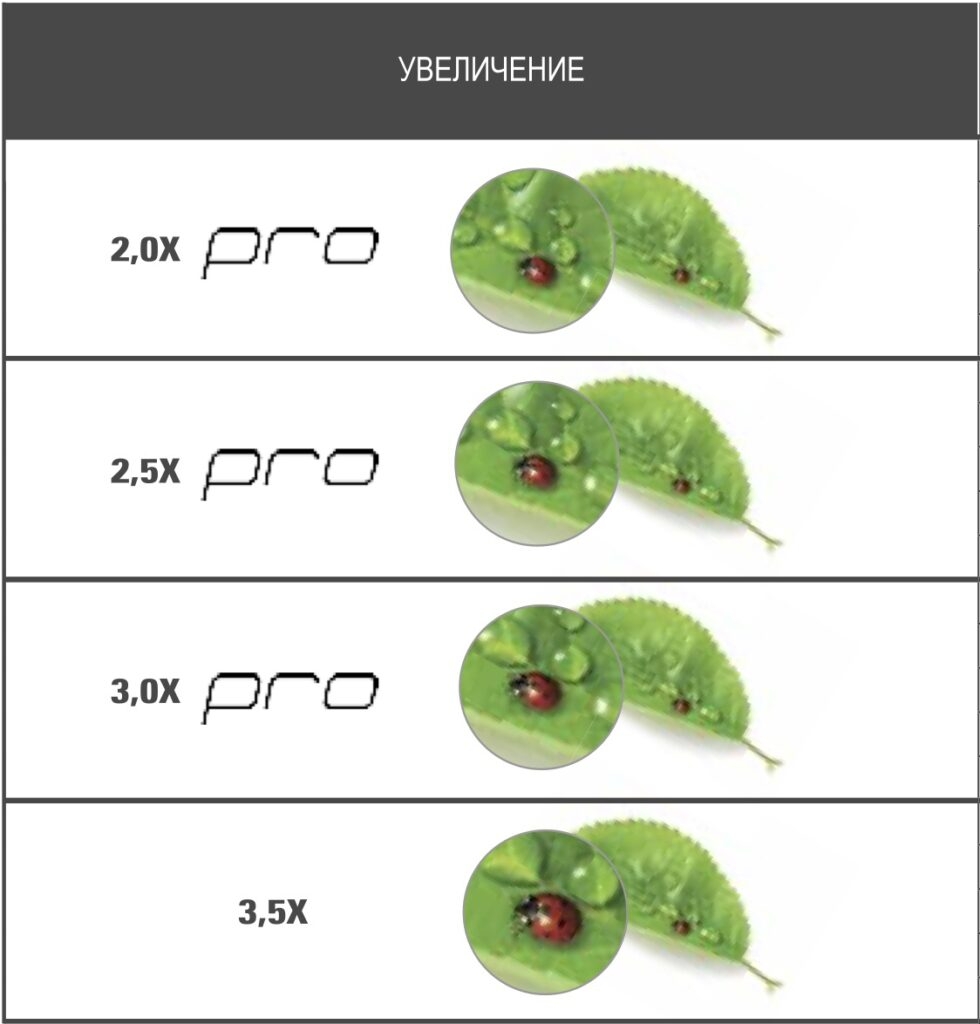

Примерный вид разных степеней увеличения призматической системы(взято из брошюры Univet)
Примерный вид разных степеней увеличения системы Галилея(взято из брошюры Univet)

Важный момент при выборе увеличения. Одна и та же степень увеличения по факту будет изменяться при изменении рабочего расстояния. Чем больше рабочее расстояние, тем меньшее фактическое увеличение вы получаете. Например, фактическое увеличение в бинокулярах 5.0х300 будет значительно больше, чем фактическое увеличение в бинокулярах 5.0х500, даже при том, что степень увеличения у них одинаковая — 5.0



Угол вклейки окуляров влияет на то, насколько сильно вам придется наклонять голову при работе. Выбор угла напрямую зависит от выбранного рабочего расстояния. Чем больше рабочее расстояние, тем бОльший угол вклейки следует выбирать.



Грип или глубина резкости — это параметр, который показывает возможные отклонения от заявленного рабочего расстояние(ближе или дальше от объекта), при которых картинка в бинокулярах будет все еще в фокусе.



Звучит сложно? Давайте попробуем объяснить это более простыми словами. Когда мы работаем с пациентом, мы не закреплены статично к креслу своей головой, да и пациент не лежит идеально неподвижно. Возьмем к примеру рабочее расстояние бинокуляров 400мм, это значит, что картинка будет в идеальном фокусе, когда расстояние от глаза до объекта, на который мы смотрим будет ровно 400мм, однако мы не можем постоянно находиться супер статично от объекта, для того чтобы идеально фиксировать это расстояние. И тут на помощь нам приходит глубина резкости. Она позволяет нам иметь некий диапазон отклонений вперед или назад от объекта, в котором объект будет оставаться в фокусе.



От чего зависит глубина резкости? От наших основных параметров, которые мы выбираем — рабочего расстояния и увеличения. Чем больше рабочее расстояние, тем больше глубина резкости, чем больше увеличение, тем глубина резкости меньше. На больших увеличениях(более 6.0), особенно при маленьких рабочих расстояниях, очень сложно удерживать картинку в фокусе, так как даже минимальные отклонения головы от рабочего расстояния приводят к потере фокусировки и размытому изображению в бинокулярах.



Размер рабочего поля — это параметр, который показывает диаметр окружности, которую вы видите в бинокулярах.

Чем больше рабочее поле, тем больше объектов помещается в вашу зону видимости при работе в бинокулярах.



Размер рабочего поля также напрямую зависит от рабочего расстояния и степени увеличения. Тут все просто и логично, чем больше увеличение, тем меньше рабочее поле, чем больше рабочее расстояние, тем рабочее поле больше.



Также, размер рабочего поля и глубина резкости зависят от качества самой оптики и фирмы изготовителя.



Давайте посмотрим таблицы из брошюры Univet, в которых указаны все эти параметры.

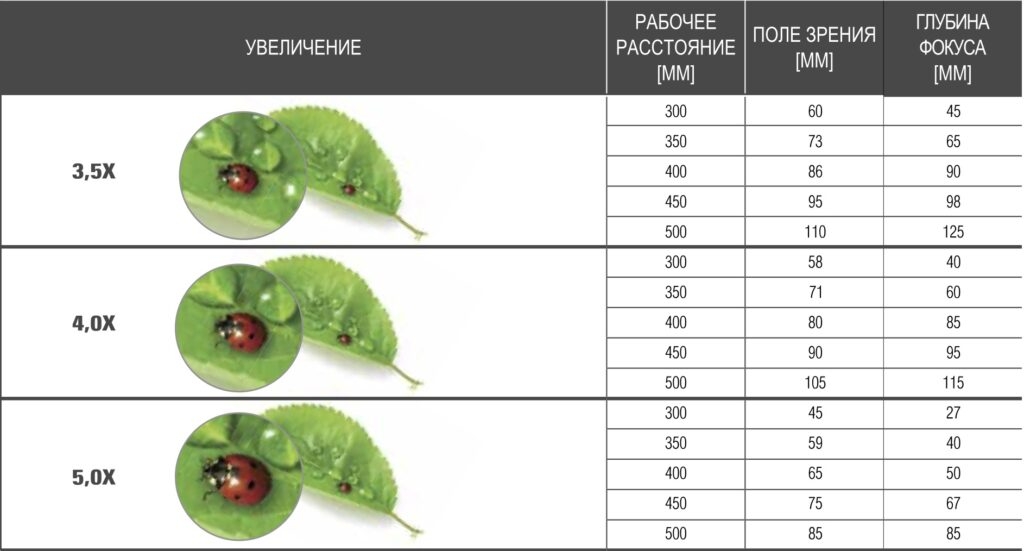

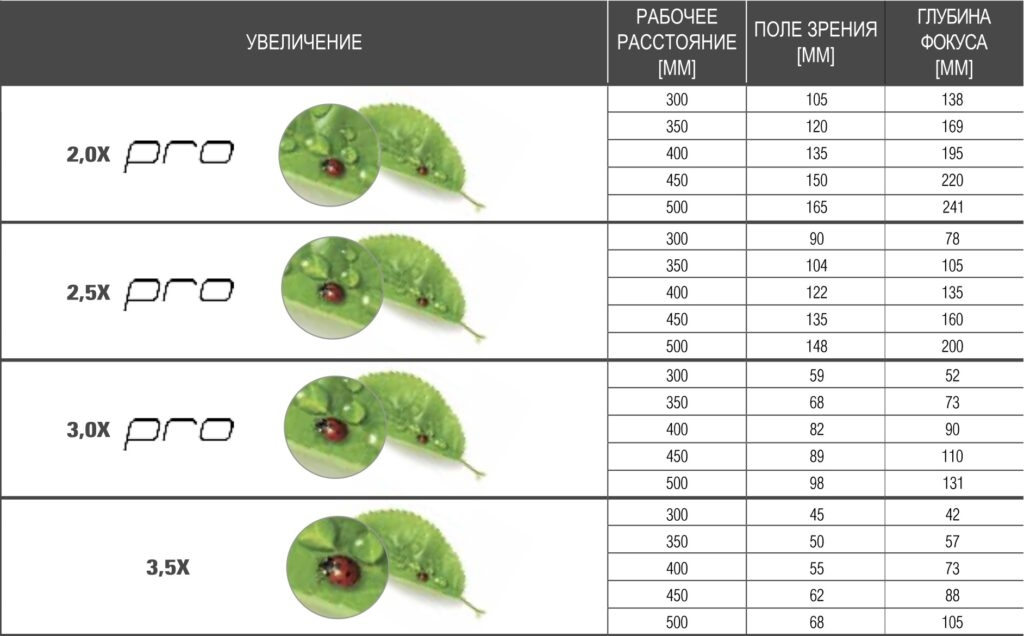

Параметры оптики для системы Галилея
Параметры оптики для призматической системы

Кстати, из этих двух таблиц хорошо видно, что призматическая система выигрывает в глубине резкости и размере рабочего поля у системы Галилея, при одинаковых параметрах рабочего расстояния и увеличения.


Третий критерий — это способ крепления бинокуляров

Есть два основных способа крепления — на шлеме и на оправе. Крепление на оправе также в свою очередь делится на TTL и Flip up

Давайте разбираться по порядку.

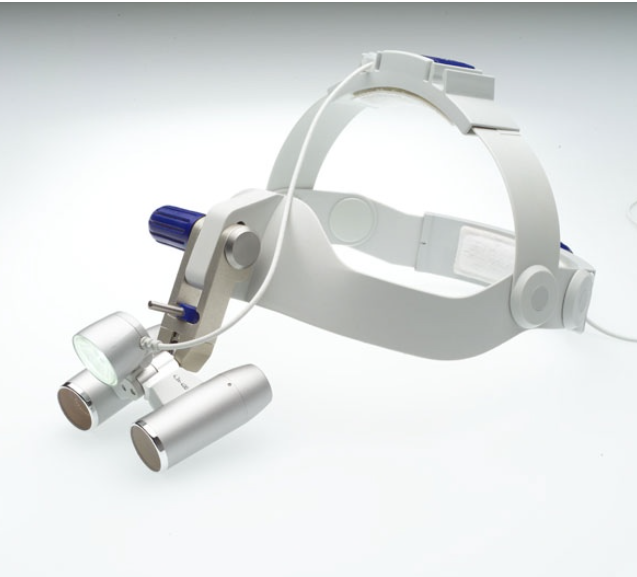

Крепления на шлеме выглядят таким образом:


Бинокуляры на шлеме

На мой взгляд, шлем — наиболее неудачный способ крепления, потому что сами бинокуляры на нем при разжатом креплении болтаются во все стороны, и чтобы правильно настроить их под каждого конкретного оператора уходит огромное количество времени. Плюс ко всему, эти настройки очень легко сбиваются, когда вы убираете шлем в бокс и достаете оттуда и все приходится делать с нуля. Кроме того, шлемы, как и само крепление на них, чаще всего очень хлипкие и из-за этого сама оптика довольно сильно трясется на голове даже при малейших ее движениях, а при больших степенях увеличения это особенный кошмар, так как для вас это выглядит как 9-бальное землетрясение, даже при том, что вы пытаетесь максимально статично держать голову. От этого очень устают глаза. Добавим к этому всему тот факт, что даже правильно настроенный шлем вы каждый раз надеваете на голову по-разному, а значит приходится каждый раз все подстраивать.

Однако, есть и плюсы: шлем не давит на нос, в отличие от оправы, а также дает возможность настройки под разных врачей

Все вышеописанное сделало для меня конструкцию шлема неприемлемой. За неделю тестов я так и не смог к нему привыкнуть и подстроиться, однако знаю некоторых врачей, которые успешно используют крепление на шлеме в своей практике.

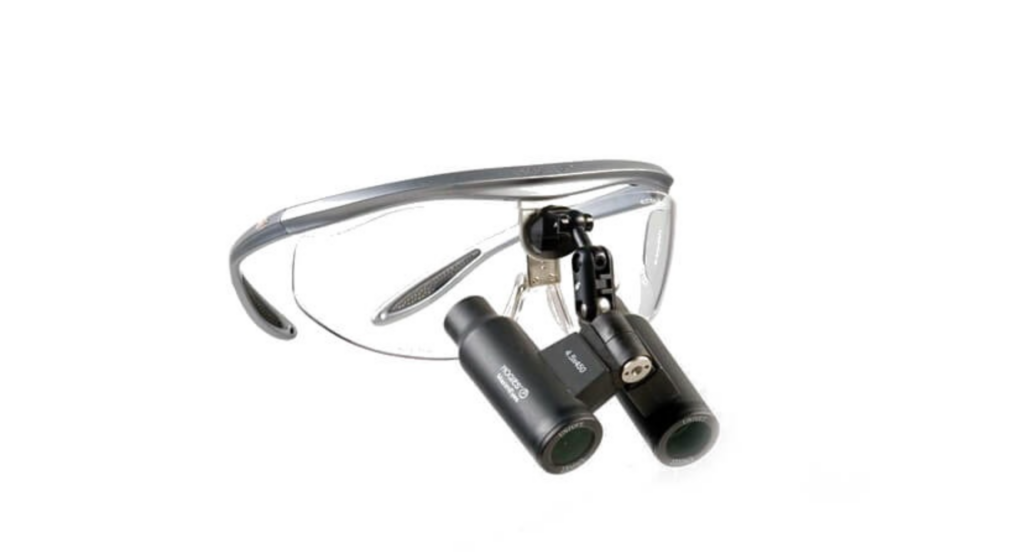

Крепление на оправе типа Flip Up:
Система Flip up на оправе

Как и в случае шлема, эти бинокуляры можно настроить по всем углам и плоскостям. Здесь все очень сильно зависит от качества и удобства настройки самого крепления у каждой конкретной фирмы. Основной плюс такой оптики, как и в случае со шлемом — можно настроить под разных операторов. Если крепление жесткое и не болтается, то такой выбор может быть вполне неплохим, особенно если бинокулярами планируют пользоваться несколько врачей, да и продать в дальнейшем такую оптику намного проще, чем индивидуальную.

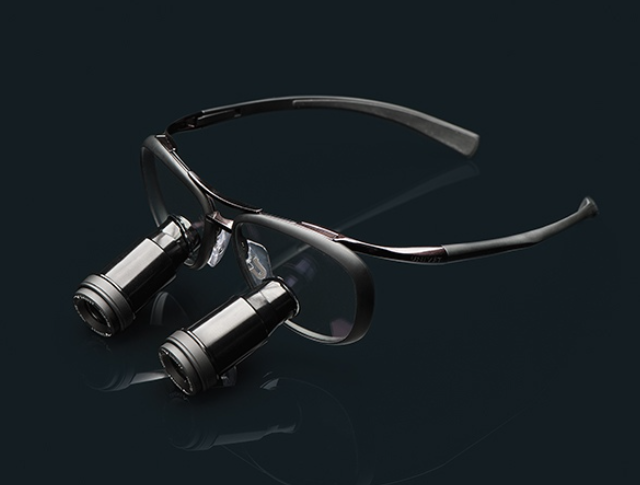

Крепление на оправе типа TTL выглядит вот так:
Система TTL

TTL расшифровывается как Through The Lens(сквозь линзу). Оптика вклеена в линзу оправы. Вклейка происходит по индивидуальным меркам каждого врача, которые снимают представители фирм. Измеряют межзрачковое расстояние, делают фотографии с оправой, учитывают при изготовлении ваши рецепты от офтальмолога. Также можно выбирать угол вклейки. Здесь очень важно, чтобы мерки были сняты точно и правильно, потому что зачастую представители косячат с замерами, и вам приходят неправильно вклеенная оптика. Как понять что оптика вклеена правильно? Когда вы надели оправу и смотрите в бинокуляры двумя глазами, вы должны видеть один четкий ровный круг без обрезок с какой-либо стороны. Такие бинокуляры идеальны для одного владельца, при каждом надевании оправы вам не нужно ничего настраивать, надели и сразу к работе. Сама оптика также находится максимально близко к глазу, а это значит что вы получаете максимально большое рабочее поле, которое возможно. Основной минус такого решения в том, что продать потом кому-то такие бинокуляры довольно сложно, их придется переклеивать под другого врача, что стоит очень не дешево, а вероятность найти покупателя с такими же мерками как у вас близка к нулю.


Теперь немного о фирмах производителях

Производителей бинокуляров сейчас стало довольно много, многих из них нет на Российском рынке. Здесь я напишу только о самых популярных и доступных в России.



  1. Китайские Галилеи стоимостью до 200$. Такие бинокуляры можно покупать для ознакомления с оптическим увеличением, чтобы понять что это такое, как это работает, нужно ли оно вам вообще в дальнейшем, и хотите ли вы учиться в них работать, чтобы не было ситуаций, когда вы заплатили огромную сумму за качественную оптику, а потом она лежит в коробке из-за того что доктору не хватило терпения и желания к ней адаптироваться. Единственный главный плюс такой оптики — цена, они доступны всем. Проще всего купить на Aliexpress. На выставках продают все те же самые китайские бинокуляры под различными брендами, разницы особой нет. Хлипкие оправы, очень маленькое рабочее поле, сильные периферические искажения, нерезкая картинка. Ни о какой индивидуализации там естественно речи не идет, но что вы хотели получить за такие деньги, правда?
  2. Бюджетные призмы хорошего качества. После многочисленных тестов различной бюджетной оптики, я наконец то нашел доступные Flip up призматические бинокуляры, которые на удивление оказались отличными по качеству картинки, размеру рабочего поля и глубине фокуса. Сам Flip up механизм тоже довольно удобный, все настраивается без проблем, фиксируется жестко, картинка не трясется. Это далеко не единственные бюджетные призмы на рынке, но другие варианты, которые мне довелось тестировать(а их было не мало), были значительно хуже. Для заказа доступны разные варианты увеличения и рабочего расстояния, а также оправы из титана! Я был сильно удивлен тому, что при доступной стоимости, эти бинокуляры без проблем могли бы составить конкуренцию некоторым именитым брендам.
  3. Тароптика. Российская фирма. По бюджету — самые дешевые после китайских. Делают Галилеи и есть TTL по вашим меркам, что очень радует. Не так давно появились TTL призмы. В целом, неплохая бюджетная оптика за свои деньги, но по качеству картинки значительно уступает предыдущему варианту. Есть вопросы по качеству оправ.
  4. Admetec. Делают TTL, к заказу доступны как призмы, так и Галилеи. Из интересного, у них появились призмы ErgoLine с изменением угла самого окуляра, это позволяет частично имитировать работу в микроскоп, при которой взгляд направлен прямо, а окуляры смотрят вниз.
  5. Univet. Итальянская фирма. Сами стекла для своих бинокуляров заказывают из Германии(информация от представителя). Одни из самых доступных из качественных. Из плюсов можно отметить очень неплохое качество самой оптики, она светлая, резкая, с хорошей глубиной резкости и большим рабочим полем в случае призматической системы. Система Галилея у этой фирмы несколько хуже по качеству. Большой выбор оправ, рекомендую выбирать Techne, тк она значительно легче остальных. Сроки изготовления от двух месяцев и важно следить за правильностью и точностью замеров. На мой взгляд, лучшее соотношение цены и качества из всех именитых брендов.
  6. Exam Vision. Страна производитель — Дания. Значительно дороже итальянцев. Очень качественно сделаны, хорошие качественные титановые оправы, выбор из трех штук. Галилеи этой фирмы выигрывают у галилеев Univet по яркости и качеству картинку(но стоят дороже призм юнивет!!!), а вот призмы уступают по глубине резкости и яркости картинки призмам от Юнивет, но они легче и есть возможность «подкрутить» диоптрии с помощью специального ключа, если у вас изменится зрение, без необходимости разбирать бинокуляры. Также доступны бинокуляры со сменным увеличением, они светлые и с довольно качественной картинкой, но прайс очень высокий, да и не очень понятно зачем нужно переключение увеличений в таких небольших диапазонах, лучше купить микроскоп. Также очень важно контролировать качество замеров, очень часто бывают ошибки и переделки. Косяки с замерами для изготовления TTL — явление довольно частое и встречается у всех производителей.

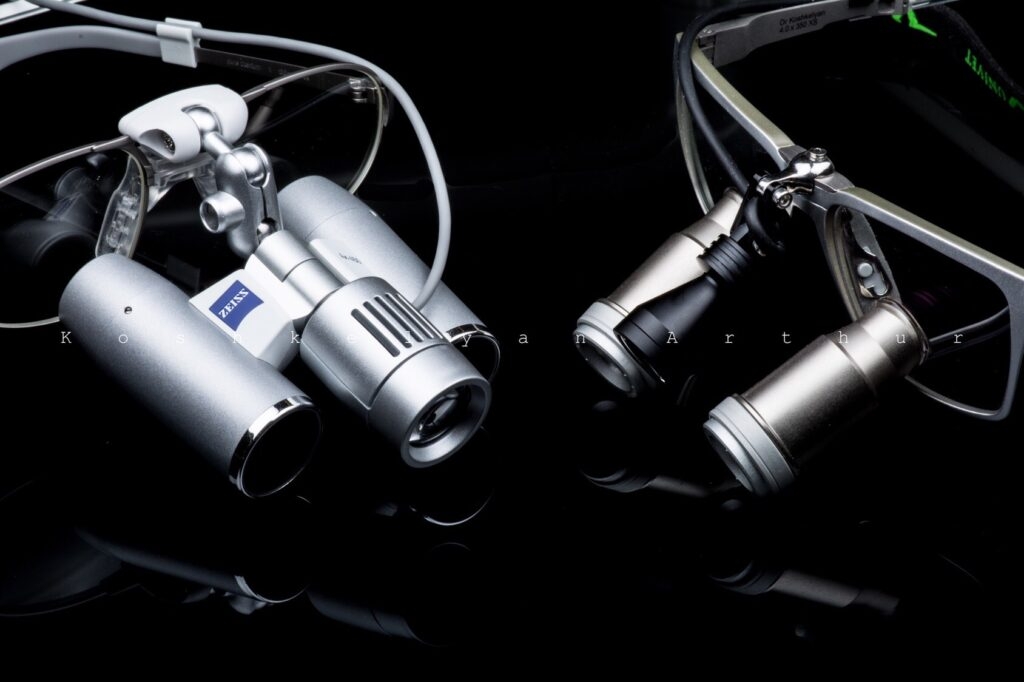

  7. Zeiss. Немецкая фирма. По качеству и яркости картинки, а также глубине резкости и размеру рабочего поля, призмы Zeiss очень похожи на призмы от Univet, но стоят дороже и более массивные и тяжелые. Есть неподтвержденная информация о том, что Univet покупают начику своих бинокуляров у немцев, и возможно в бинокулярах Zeiss и Univet стоят одинаковые или очень похожие по характеристикам стекла. Оправы довольно качественные. Есть варианты крепления на шлеме и на оправе, чаще всего встречаются Flip up. TTL заказать несколько сложнее, но возможно.
  8. Orascoptic. Американская фирма. Прайс довольно высокий. Неплохое качество картинки, есть как Галилеи, так и призмы. Первые на рынке сделали призмы с переключением увеличения.
  9. Q-Optics. Америка. Основной плюс в том, что это самые легкие и маленькие бинокуляры из всех призматических. Для заказа доступны TTL призмы с увеличением от 3,5 до 4,5 и TTL и Flip up Галилеи с увеличением 2,5.
  10.  Swarovski. Австрия. Предлагают одни из лучших(возможно, самые лучшие) на рынке призматические бинокуляры. Очень светлая и резкая оптика, большое рабочее поле, большая глубина резкости. Один главный минус — очень высокий ценник, сравнимый со стоимостью недорогого микроскопа.

Осветители для бинокуляров

Как я уже писал выше, я рекомендую использовать дополнительное освещение с любыми бинокулярами, это значительно улучшает качество и яркость картинки в любой оптике.



Очень желательно, чтобы осветитель для бинокуляров был линзованный, то есть пучок света должен иметь четкие контуры и равномерную освещенность по всей площади без засветов.



Почти все фирмы производители предлагают осветители собственного изготовления, и зачастую это довольно качественный комплект, но ценники на них за пределами адекватности(от 1000 евро и выше).



В отличие от дешевых бинокуляров, большинство из которых оставляют желать лучшего, на рынке есть качественные осветители, ничем не уступающие тем, что продают производители бинокуляров, но ценник на такие осветители в разы ниже.

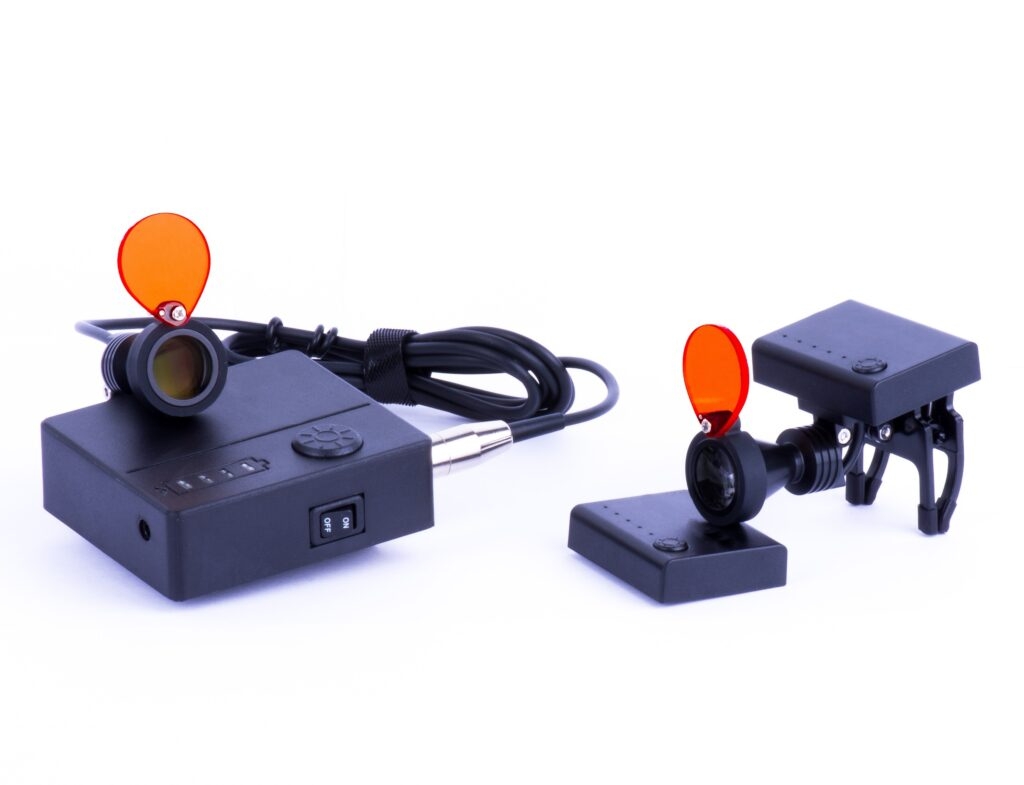

Проводной и беспроводной осветители

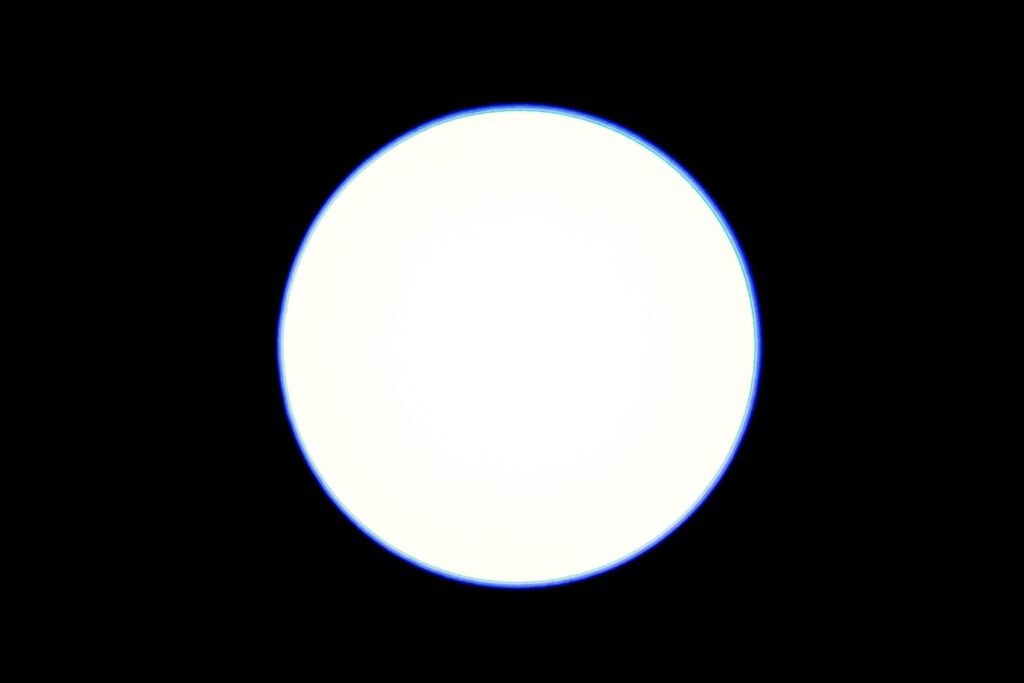

Пятно света линзованного китайского осветителя. Четкие контурны, равномерная освещенность по всей площади без засветов. Температура 5700 Кельвинов — нейтральный белый свет

Сам фонарик на бинокулярах лучше располагать максимально близко к оптической оси самих бинокуляров, то есть в идеале фонарик должен быть прямо посередине между окулярами, а не над ними сверху. Чем дальше фонарик от оптической оси бинокуляров, тем больше угол падения света на объект, и тем больше теней от объектов и меньше освещенных областей вы получите. Это играет особенно важную роль в эндодонтии.




Правильное расположение осветителя на бинокулярах
Не самое удачное расположение осветителя на бинокулярах. Слишком далеко от оптической оси самих луп. При таком расположении в поле зрения будет много теней от объектов.
